仮面ライダーダブル工作室

・ダブルドライバーの製作　・ロストドライバーの製作　・マキシマム・スロットの作り方
・サウンドガイアメモリ改造講座（LED 取付、音声切替のスイッチ取付、トリガー・メタルの作り方など）、
・トリガーマグナムの改造　・スカルマグナムの改造　（LED の取り付け）
・その他（ガイアメモリの分解・修理とベルトの収納、ダブルドライバーの補修、
ダブルドライバーの大人ベルト、アクセルドライバーの大人ベルト）

    もう普通にお店では手に入らないし、オークションでも高値で取引されている『ダブルドライバー』と『ロストドライバー』を
「無い物は作るしかない！！」の精神で、製作してみることに。
　（ちなみに最近は、韓国版の新品が、ヤフオクで、5千円程（送料込）で売られている。）

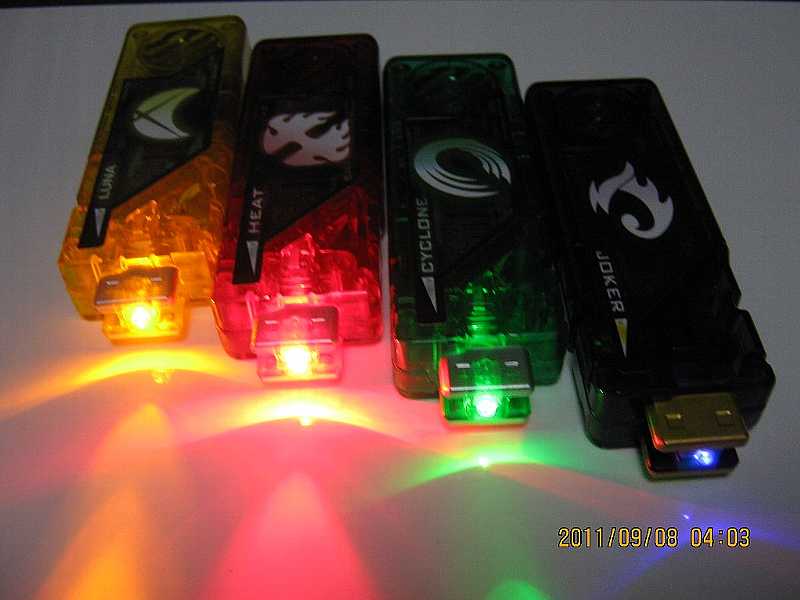

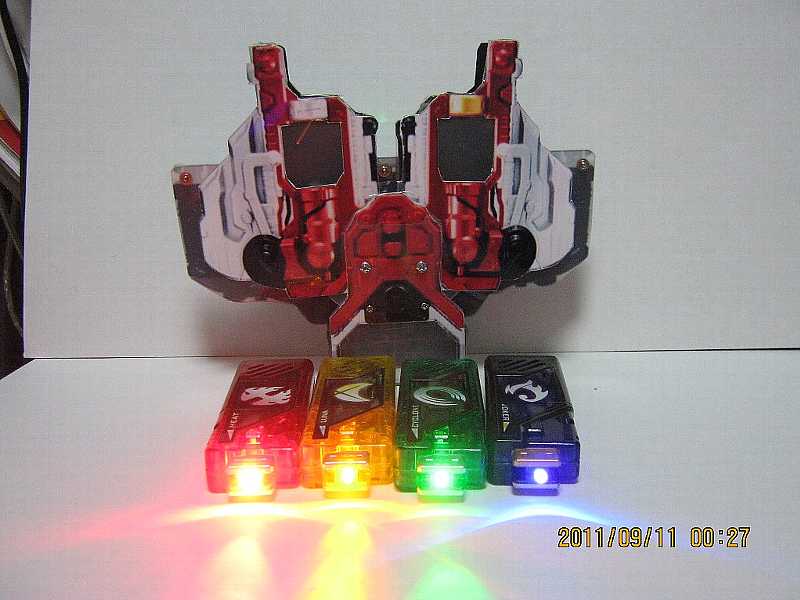

    幸い『サウンドガイアメモリ』がいくつか安く手に入ったので、それも、LED を付けて、光るように改造。
    更にスカルマグナムに、LED を追加し、トリガーと連動に。

    実はその後、ロストドライバーをヤフオクで安く手に入れ（4200円、送料込）、またダブルドライバーも近くの中古屋で、
ベルト留めとマキシマムスロットの無い物を3千円で売っていたので、即買いで、手に入れた。
しかし、ダブルの方は傷だらけで、分解し、補修することに。ダブルドライバーの分解補修についてはこちらを。
また、マキシマム・スロットをガイアメモリメモケースを改造して、作る方法についてはこちらを

　・ダブルドライバーの製作　・サウンドガイアメモリ改造講座　・スカルマグナムの改造　

実際の動作を動画で確認。（画像をクリックすると再生）

手作りダブルドライバーサイクロン・ジョーカー編、ヒート・ジョーカー編、ルナ・ジョーカー編

ロストドライバー仮面ライダー　ジョーカーとスカル

【トリガーマグナムの改造； LED 追加】

「改造トリガーマグナム」という動画をみて、真似をしてみようと改造を。
先に下のスカルマグナムを改造したが、トリガーマグナムの中古が安く手に入ったので、同じように。

必要な物：　LED （ここでは青1と黄2を使用）、銅線、エナメル線、ルーター（1mmドリル）、LEDに合せたドリル（3mm/5mm）、ハンダとコテ

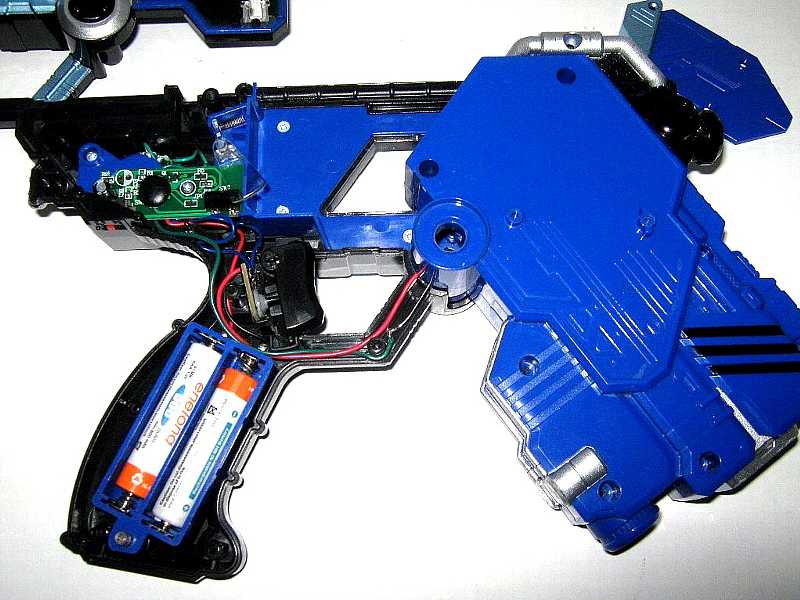

まず、表に見えるネジは全て外す。

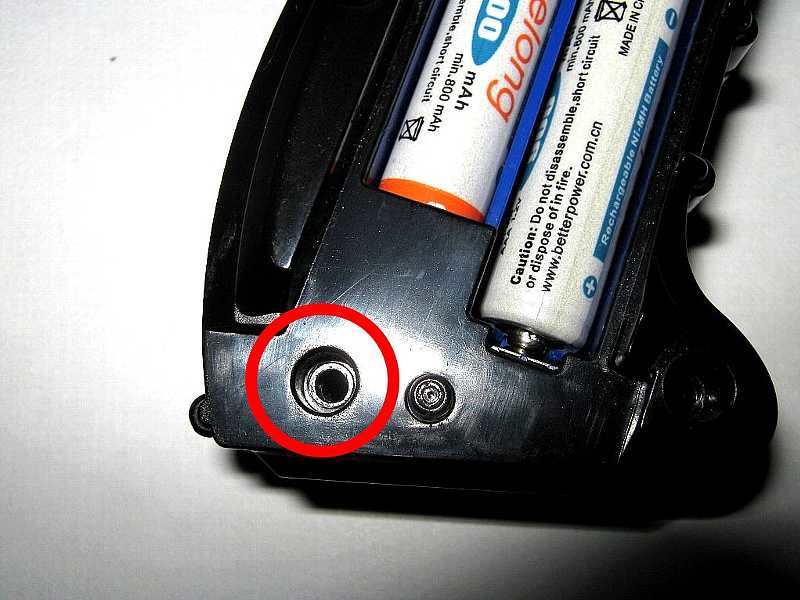

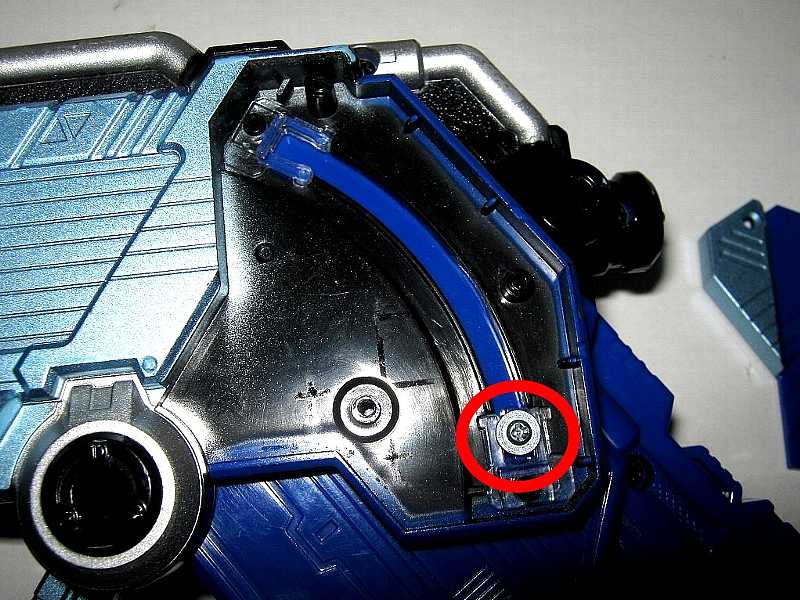

次に下の写真の赤丸部分のネジを２つ外す。（それぞれ蓋の裏に隠れている。）

真ん中の写真の反対側も同じように外しておくと銃口部分が取り出せる。
、

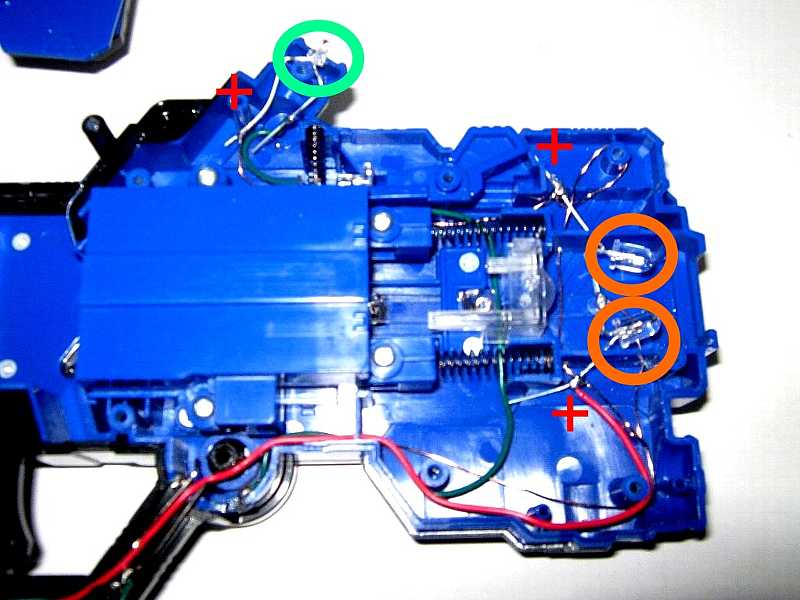

LED を取り付けるが、上には3mmの青を（赤の方が明るいのだが、もしくは黄色でも良いと思う）、
銃口部には、黄色を2つ。1mmルーターで、足を固定する穴を開けた方が良い。
ここでは、5mmのものを使ったが〈それしか無かったので）、3mmの方が、良いとは思う。
LED のプラス〈足の長い方）を3つとも、まず、エナメル線で繋ぐ。（銅線でも構わないが、エナメル線の方が細いので。）

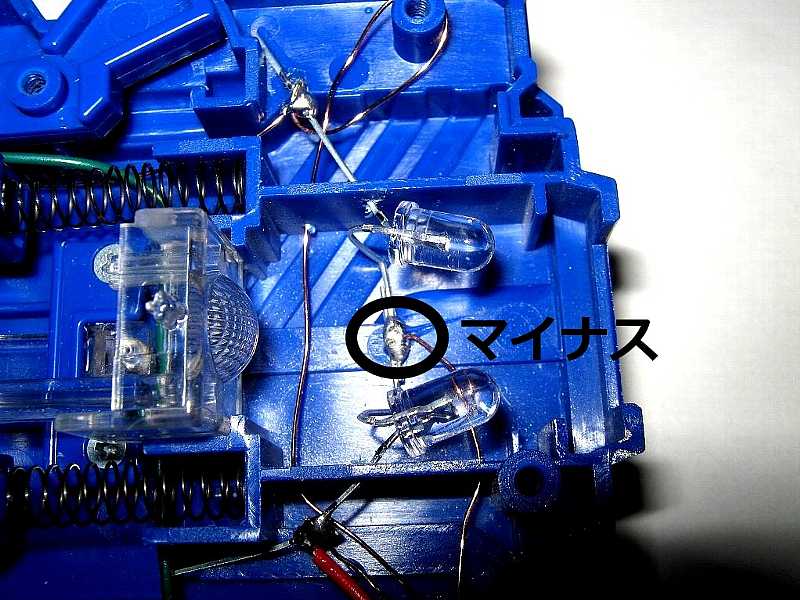

次に、マイナスの方は、上と銃口部とで、分けて、回転軸まで銅線、もしくはエナメル線で引っ張り、

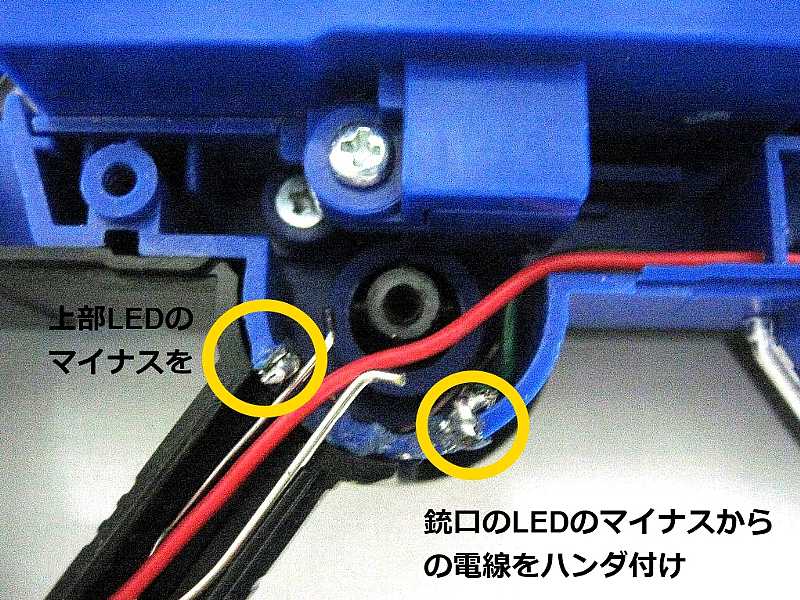

下の写真のようにハンダでそれぞれ固定。これにより、銃口部の上下で、LED の点灯が切り替わる。
（このために、回転軸部分を少し、削る必要がある。）

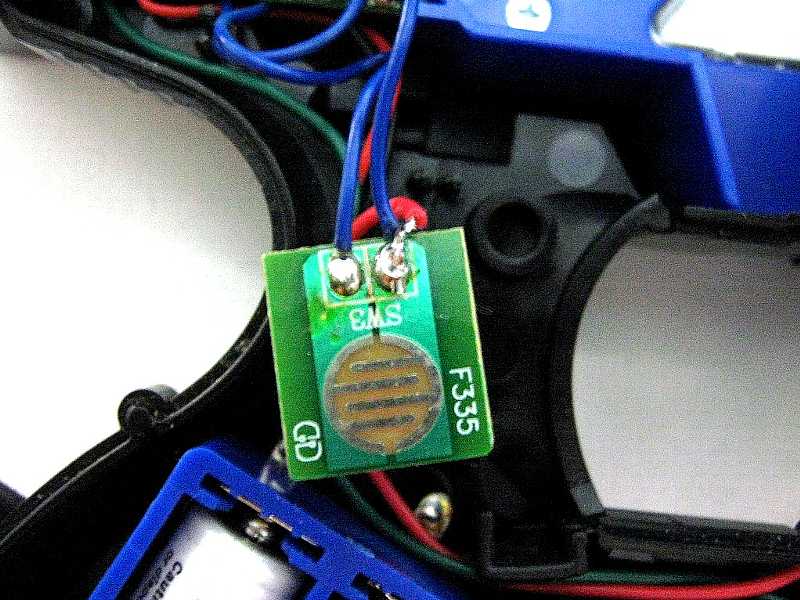

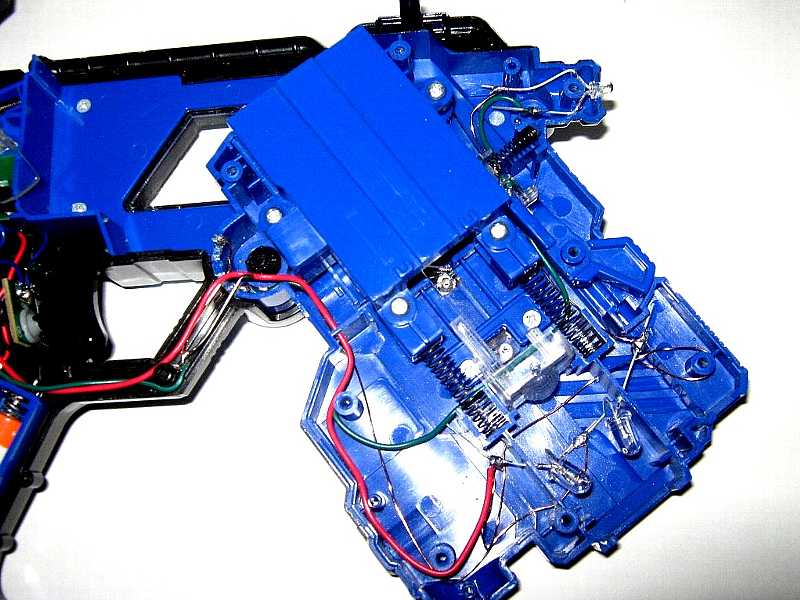

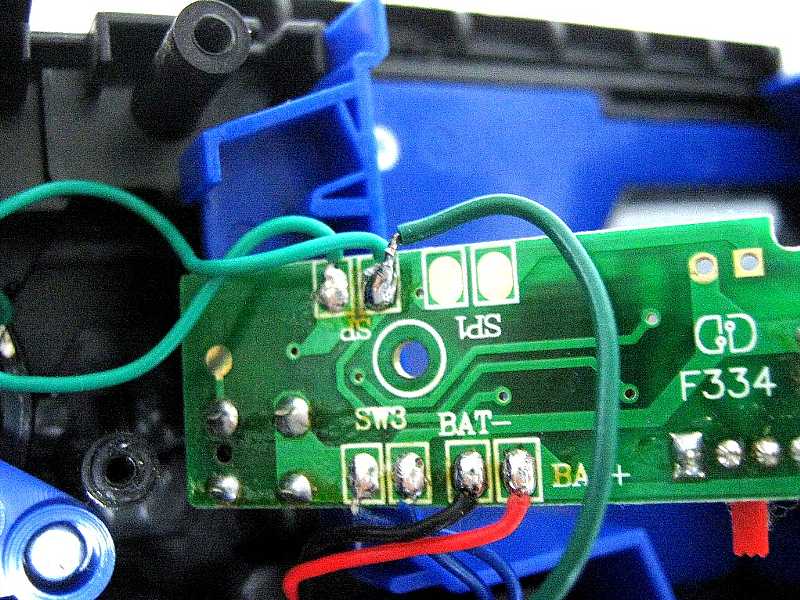

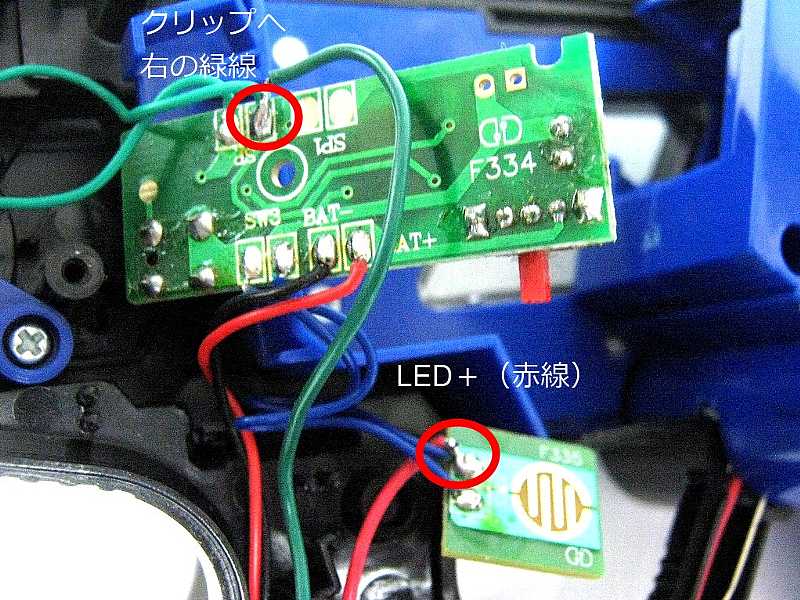

後は、基盤の方へ、配線すれば良いが、プラスは上の赤線のように引き込んで、トリガー部のスイッチ基盤へ繋ぐ。
（但し、奥側でないと、トリガーと連動しないので注意。ハンダ付けの前に確認すること！！）
マイナスは、上のクリップから、本体基盤のスピーカー部へのどちらか一方に配線。〈これは、どちらでも良い。）

【スカルマグナムの改造； LED 追加】

動作を動画で確認

小銃口に赤の LED を付け、更に、銃口を上げた方には、緑と青の LED を。
これらは排他的で、トリガーを引くと光る。
また、メモリを入れて、銃口を上げると窓の白の LED が付くように。

改造はかなり面倒だが、コツコツやれば、可能。

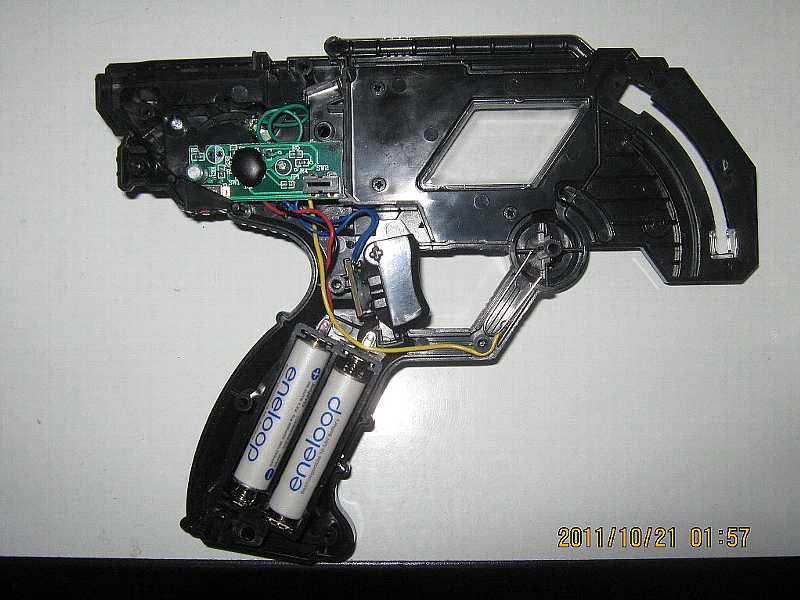

まずはネジを全て外して分解。このとき、バネが飛ばないように注意！！
電池蓋を外した所にもネジがある。
また飾りのように見えるネジが3箇所あり、それを外し、蓋を開けるとさらにネジがある。
面倒なのが、銃口の上下で、LED の切り替えが出来るように、回転軸にスイッチを作ること。

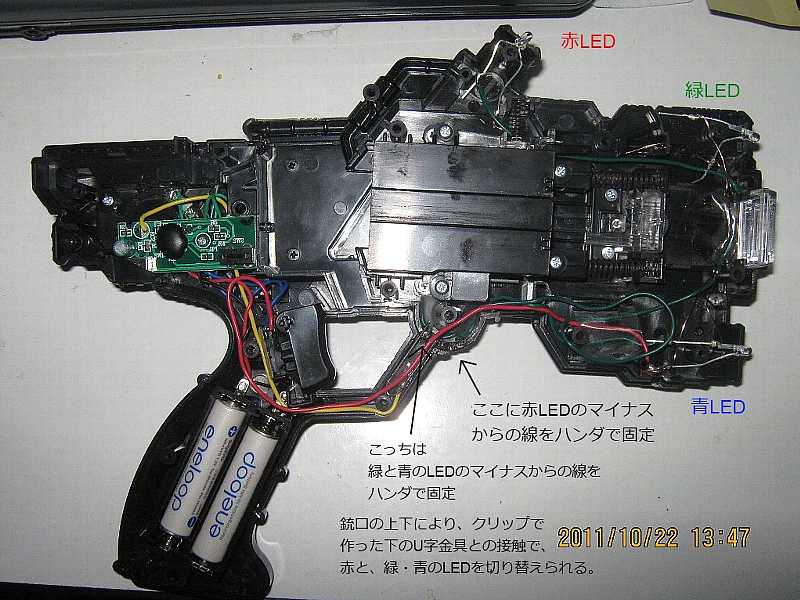

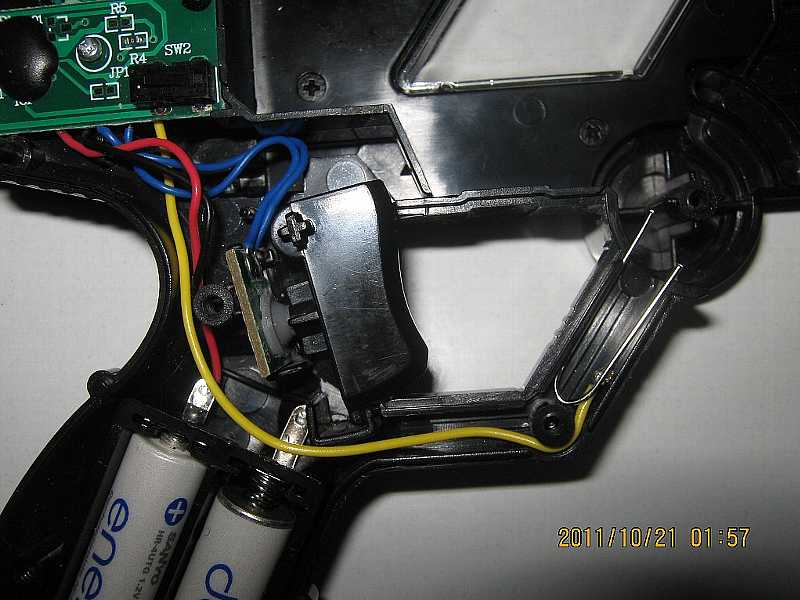

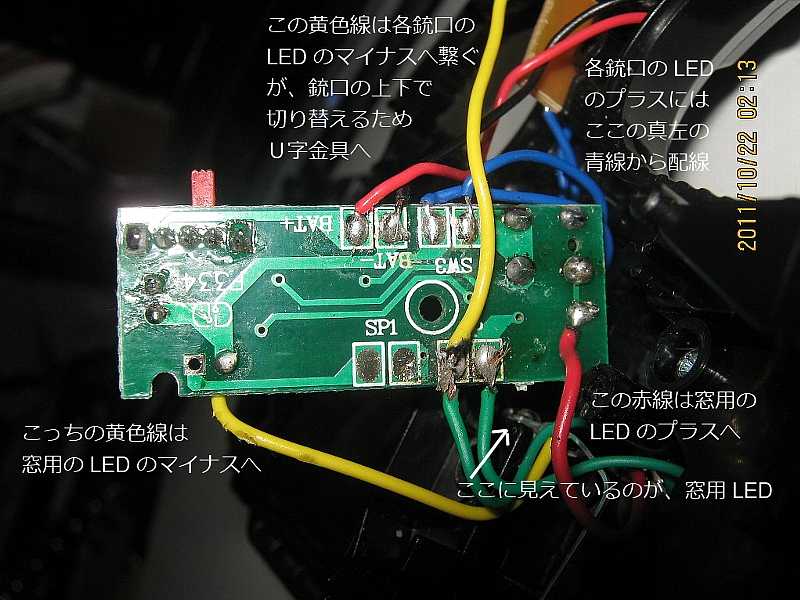

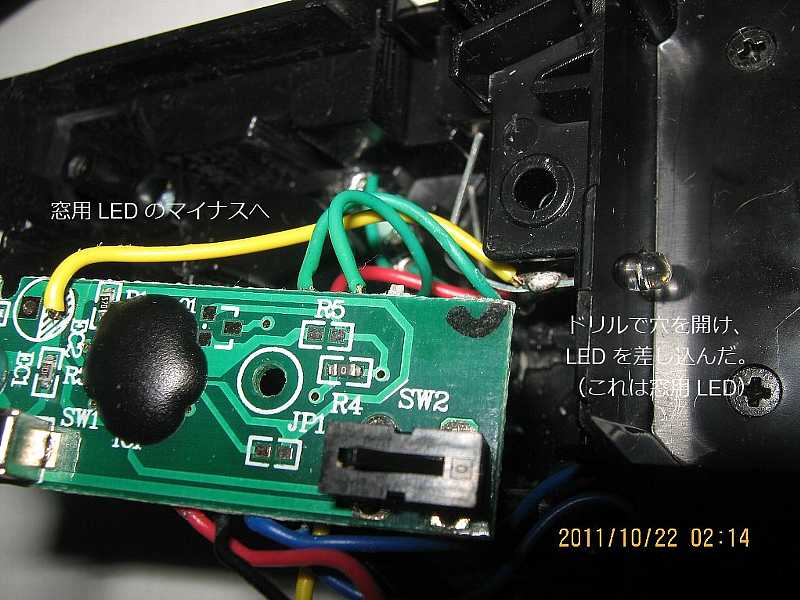

詳しい配線は下の画像に。

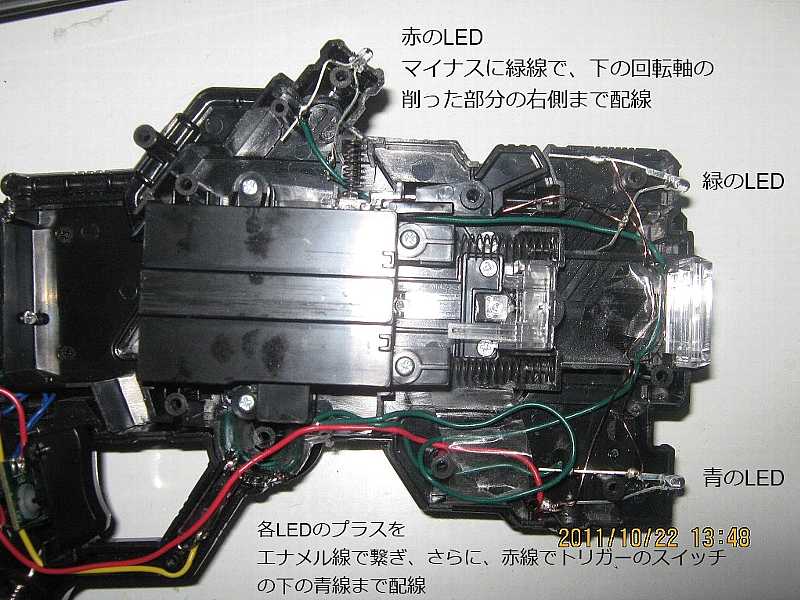

全ての配線をした所

後は、元のように組合せてネジを締めれば、完成！！

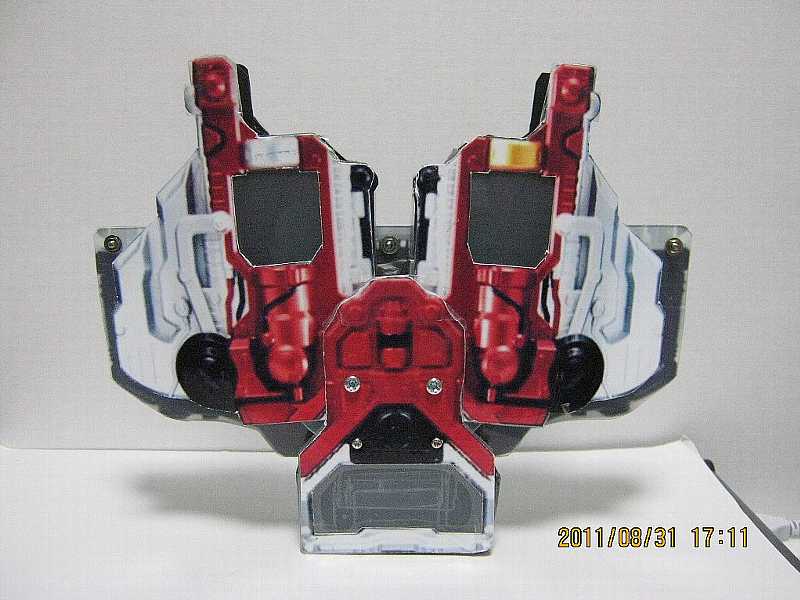

【ダブルドライバーの製作】

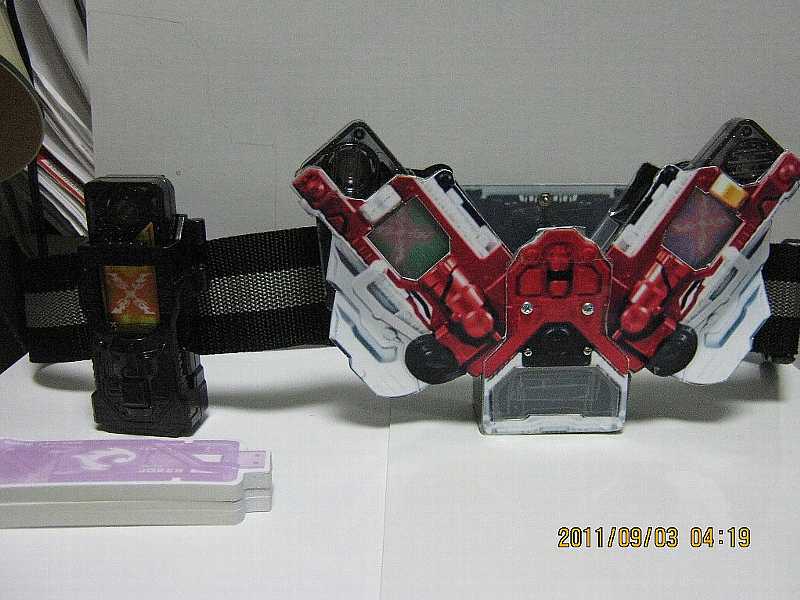

下のロストドライバーの製作を踏まえて、ダブルドライバーも作ってみた。

マキシマムスロットは一番くじのメモケースでB-HOBBYで300円で買ったもの。

画像はロストの時より、もっと綺麗なもの（下の画像）をネットから取り、更に展開により、メモリボタンの長押しが出来るように改良。
一応、挿入時に端子部のスイッチも押せるようには作ったつもりだが、本物のメモリが無いので、動作は未確認。

作り方

Wbelt.pdf WbeltA.pdf

ロストと同じで、印刷した画像を元に、厚紙とプラ板を切り、テープとネジで止めて、組み上げる。
（展開時に左右シンクロするようにするのが少し、面倒だった。）

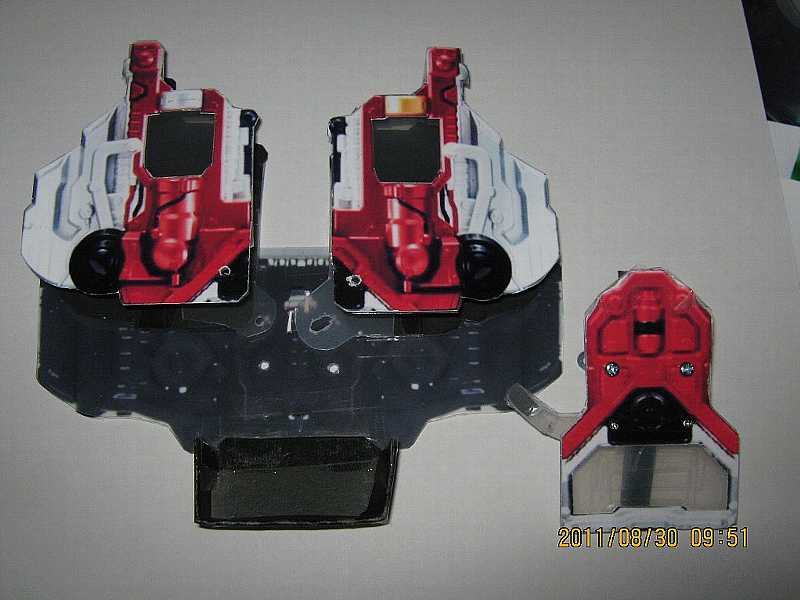

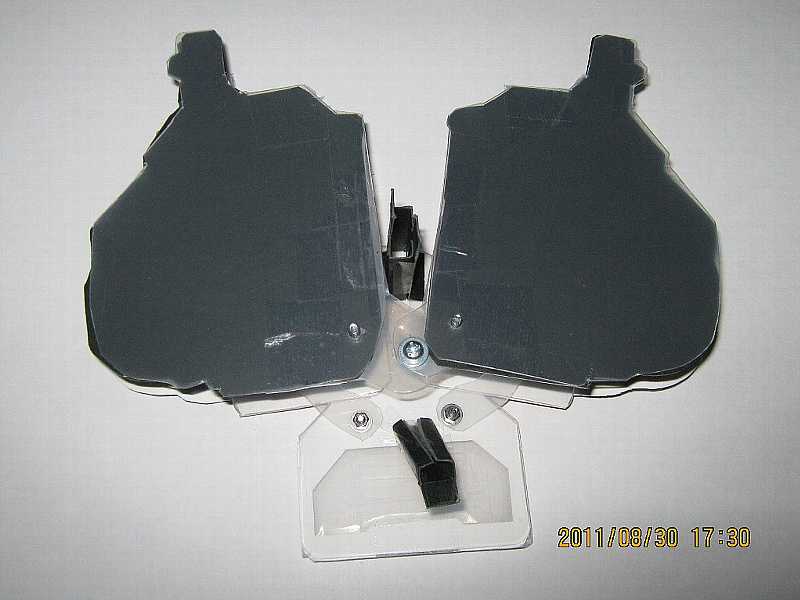

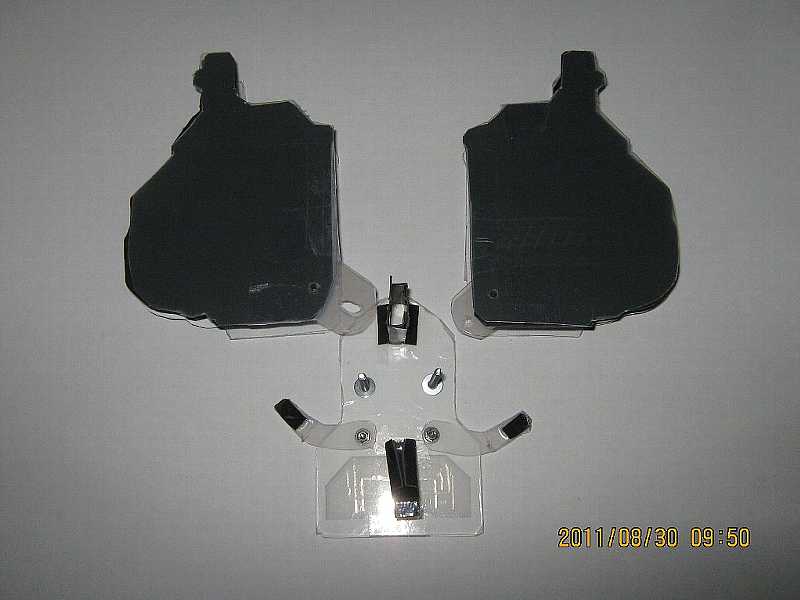

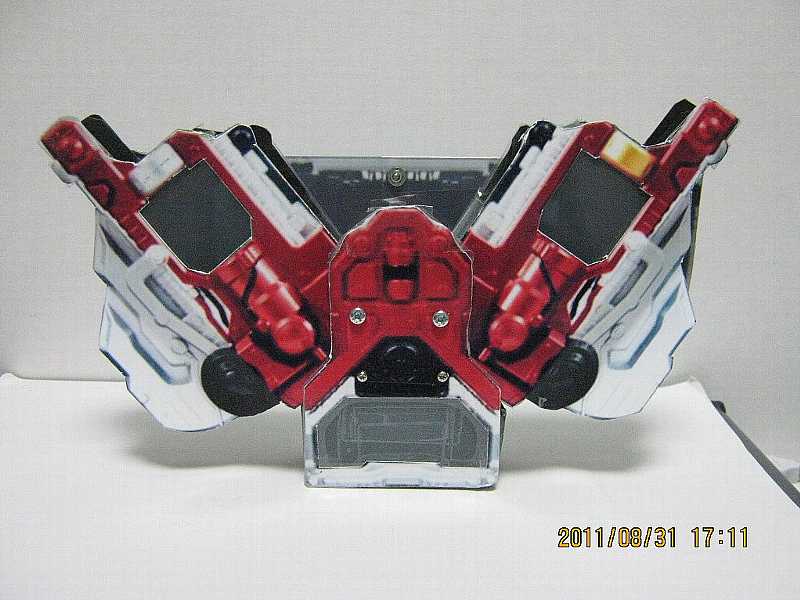

下のように部品を作り、3枚目のようにネジで組み上げ、最後に裏面を付けて完成！！
（詳しい部品の作り方は下のロストの製作を参照。）

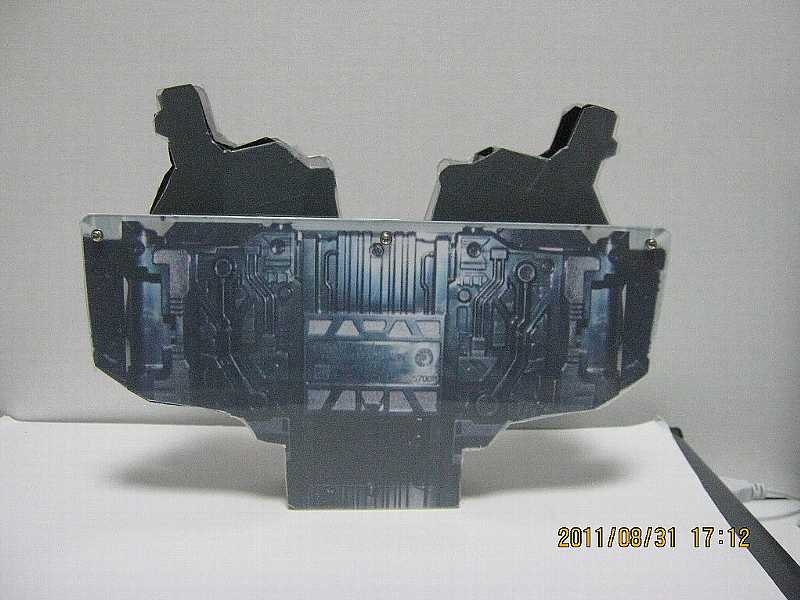

ちなみに裏面は2重にして、ネジで上を止めただけなので、間にベルトを通せば、実際に装着できる。

【ロストドライバーの製作】　

仮面ライダーダブルは、ドラマ的には、気に入っていて、今までのライダーの中でも、色んな意味で面白いとは思っている。しかし、変身ベルトの「ダブルドライバー」も「ロストドライバー」もベルトとしては、面白味に欠けるので、買ってはいない。ただ手元に、「てれびくん」の付録として付いてきた「サイクロン・ジョーカーメモリ」が１本あった。
　ある日、「ロストドライバー」をネット検索すると、「手作りロストドライバー」の動画があり、紙製だが、仕組みはちゃんとしたものらしく、なかなか面白いと思ったので、上のメモリに合わせて、少し、自分なりにアレンジして、作ってみることに。ただ問題はダブルドライバーにしても、ロストドライバーにしても、本物を持っていないので、ちゃんとした仕組みが分かっていないこと。そこで、一応、『仮面ライダー玩具』で、本物の動作を確認して作ってみた。

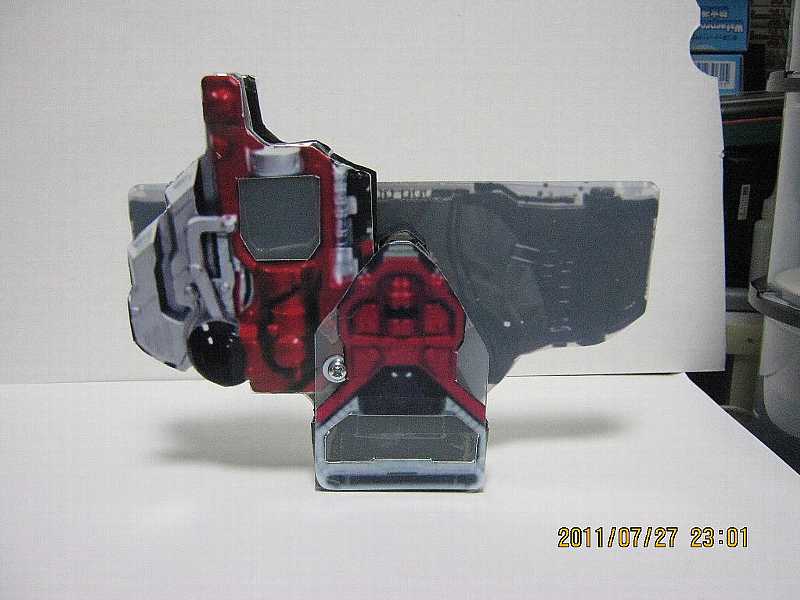

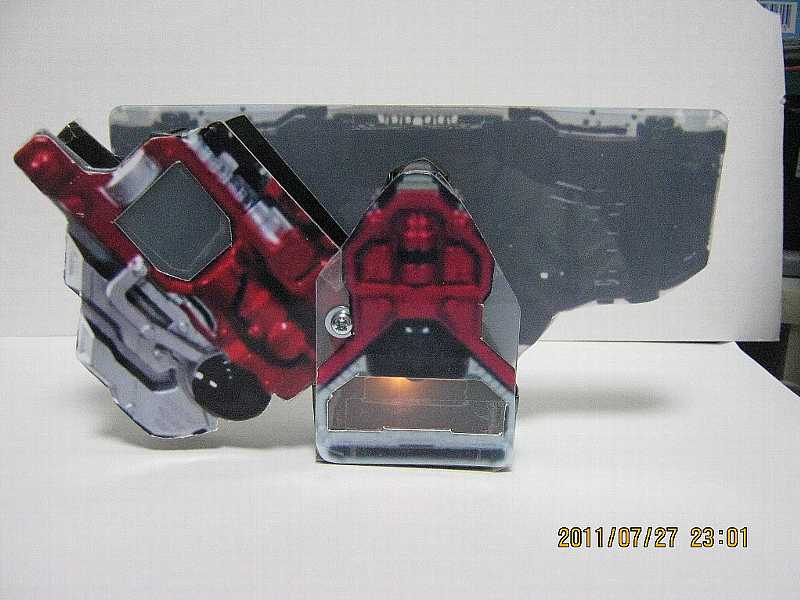

　それが上のもので、紙とプラ板と印刷したロストドライバーの写真を貼り付けて、更に、電池と電球を組み込み、開くと、ライトが付くようにした。また、本来ならメモリを差し込むと、メモリのメインのスイッチは長押しになる仕組みらしい（手元に本物がないので正確には把握してない）のだが、そこを、てれびくん付録の「サイクロン・ジョーカーメモリ」に合わせて、2 段階の差し込みで、順に、「サイクロン」「ジョーカー」の音声が鳴るように変更。これで、形の上では、ロストドライバーでも「サイクロン・ジョーカー」に変身できることになる。
　しかし、実はこの仕組みには大きな問題があり、メモリのシールの下半分が擦れてしまう。そこで、2段押しを、最後の1段だけに直し、さらに展開でメモリボタンの長押しが出来るように、改良。それが、上にある動画のもの。

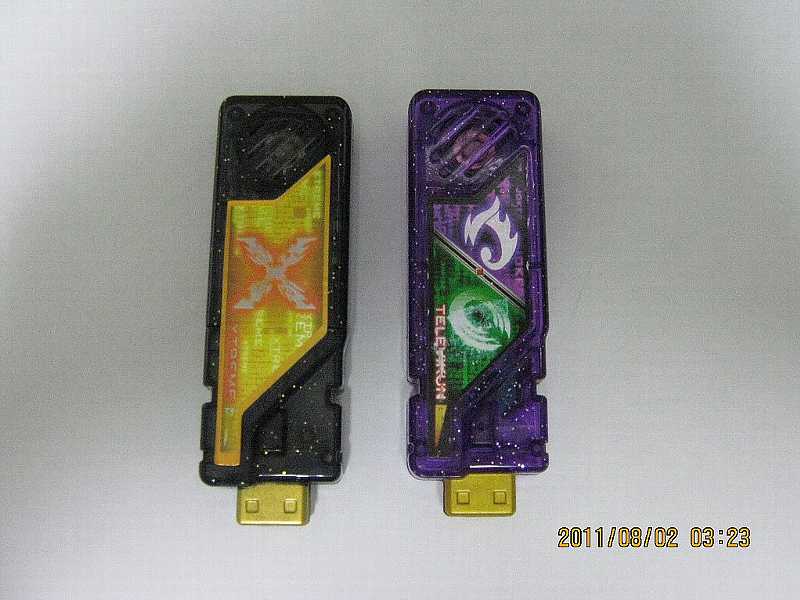

手元にあるメモリ

（現在はダブルの動画にあるように、もっと増えていて、ネットで何とか安いのを探して、1本200円位のをまとめてゲット。
　しかし、本当はDX版の本物が1本でも欲しい。オークションで売ってはいるが、高過ぎかな！？）

【作り方】

細かいことを言っても仕方無いので、写真で。

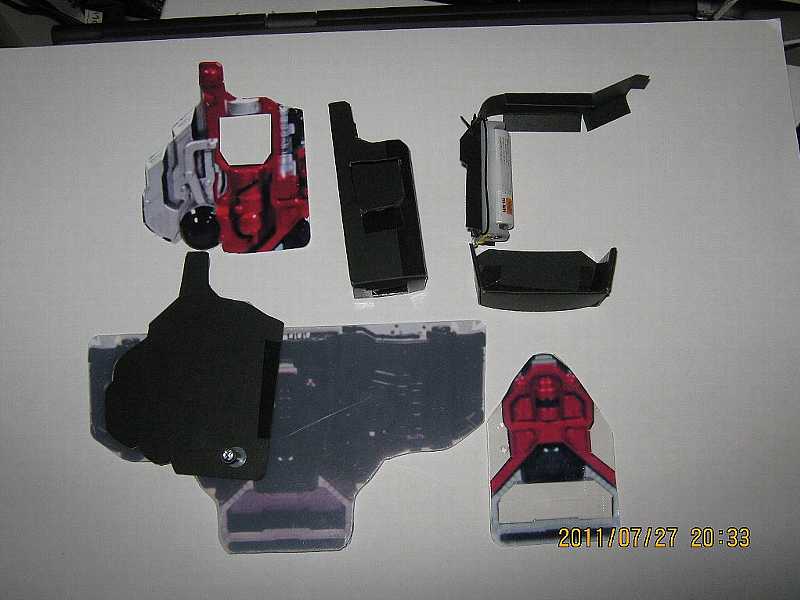

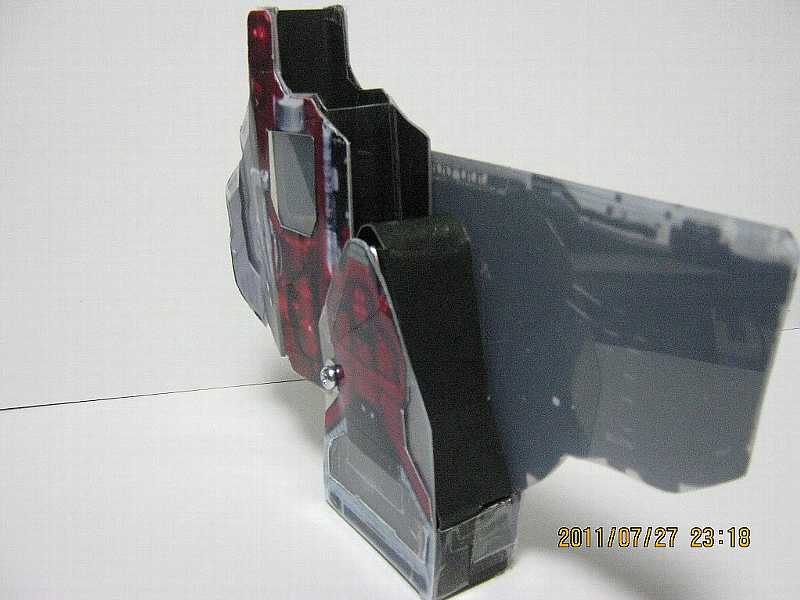

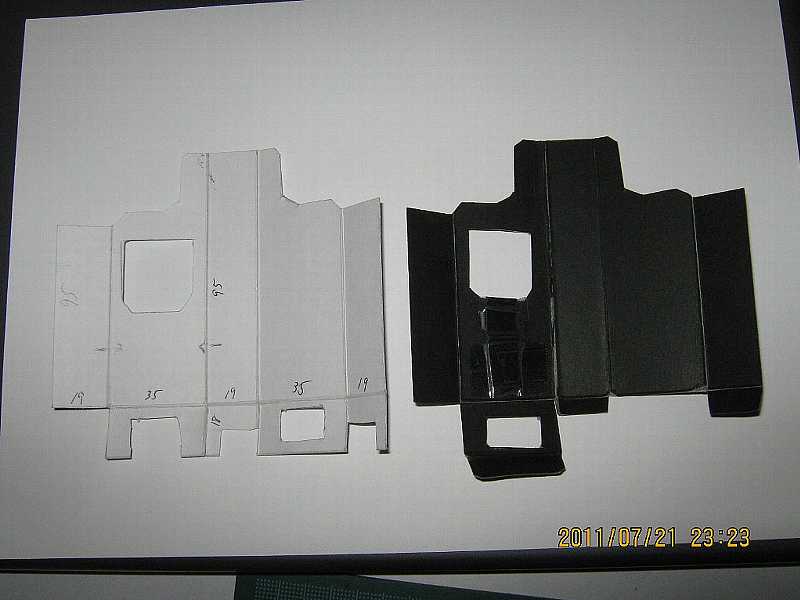

部品の全体一番大事なメモリの差し込み部

上の部品はロストの画像（以前はリンクしてたのだが、上のダブルの画像の方が綺麗なので、削除した。）を印刷して、部品ごとに切り取り、百均で買った透明なプラ板に当てて、切り取って作る。メモリの差し込み部は、実際のメモリの大きさに合わせて作成。
（窓の下に、メモリのメインスイッチを押すための突起を付けた紙を付ける必要がある。）
回転の軸は、ドリルで穴を開けて、ホームセンターで買った、4x30mm のネジを付ける。
（上のダブルの方は、 3X30mm のネジに変えた。）
画像はネットにあったものを、フリーソフトの Paint.Net で、大きさや色を修正して作成。
注意　画像を印刷するとき、画像ファイルのままだと、機種やソフトによって、大きさが変わってしまうことがあるので、pdf に変換したものを印刷すると、それが避けられる。

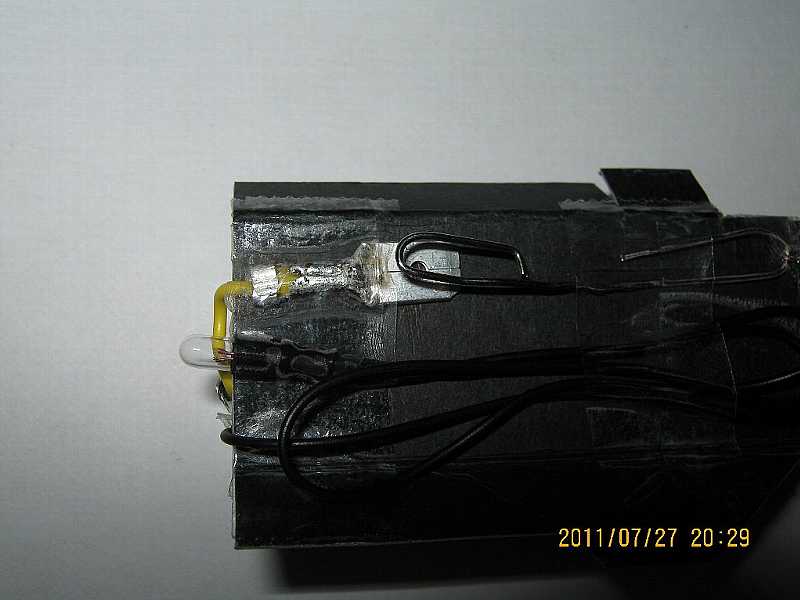

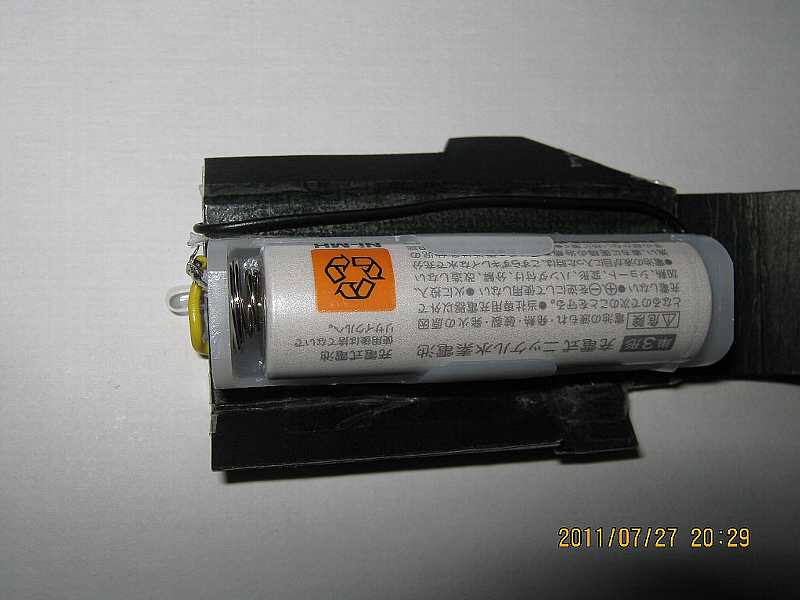

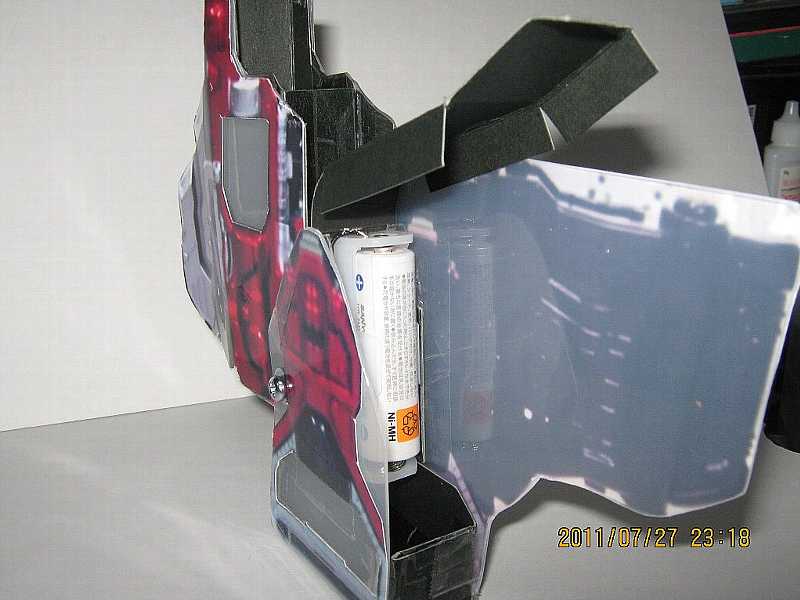

クリアのムギ球とお手製スイッチ裏に単三の電池ボックスを

お手製スイッチは、百均で買った、接続端子の一部と、クリップを使って、間隔を調整して、セロハンテープで止める。

電池は取り替え可能。
