ジオウ工作室
ライドウォッチは平成最後のライダーの変身アイテムだが、
相変わらず、バンダイはアコギな商売をしていて、
DX版は、1,620円（税込）もする！！
SG=食玩は 540円（税込）で、GP=ガシャポンは500円！！
SG と GP は音のみで、しかも、回転蓋は回転せず固定式で、
上部スイッチも単なる飾り！！手を抜きすぎ！！
そこで、SG 版を改造して、DX 版に近づけてみることに！！
・SG サウンド・ライドウォッチの改造
LED とスイッチの付加、回転蓋の加工、シールの作成について。
まず、動画で確認

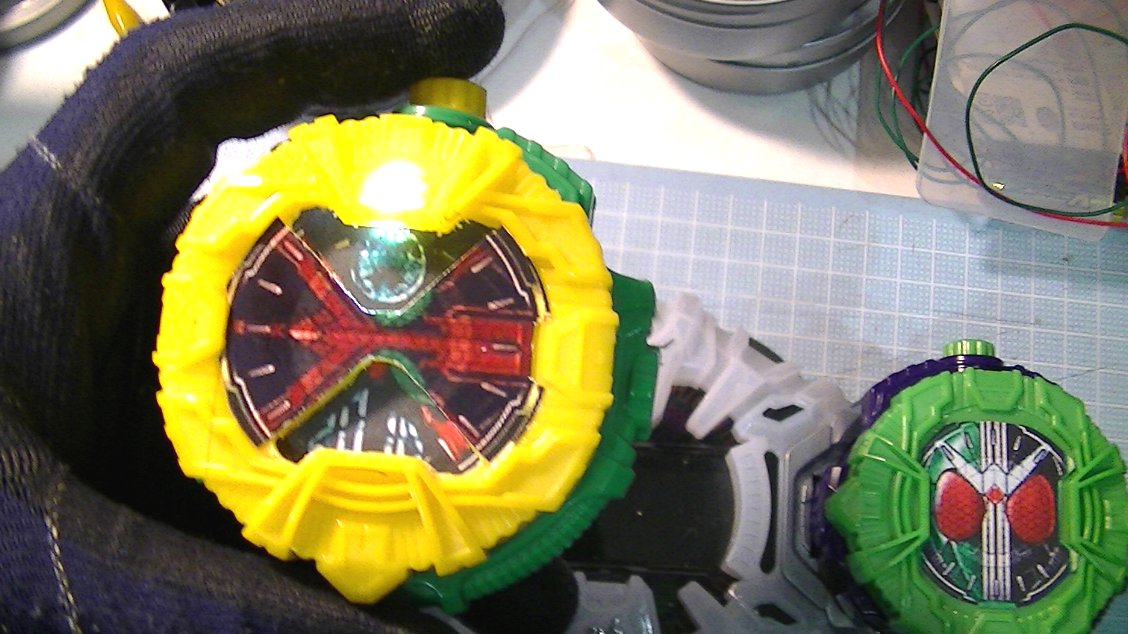

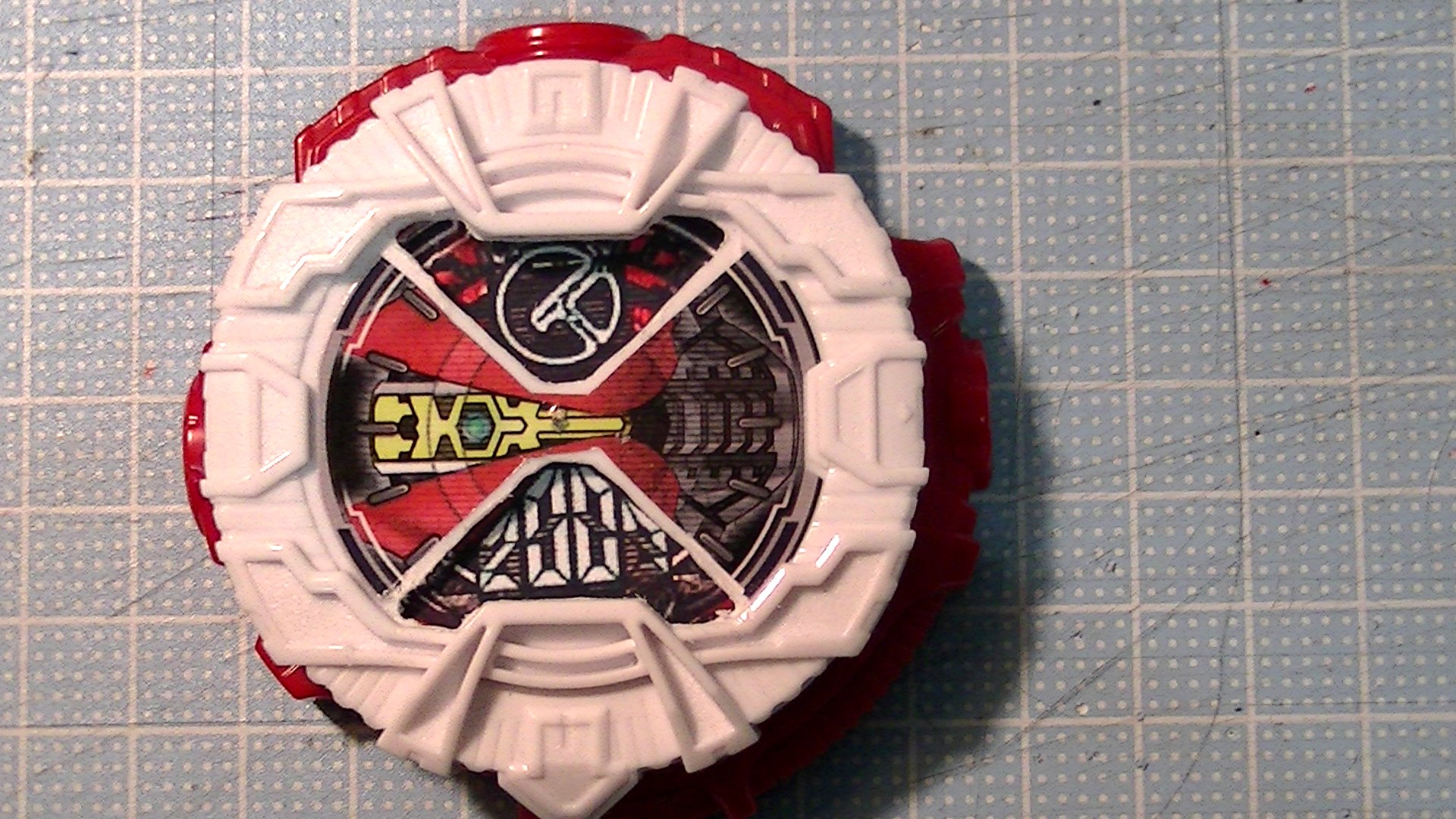

1. 改造ライドウォッチ
LED を付けて、蓋も回るように

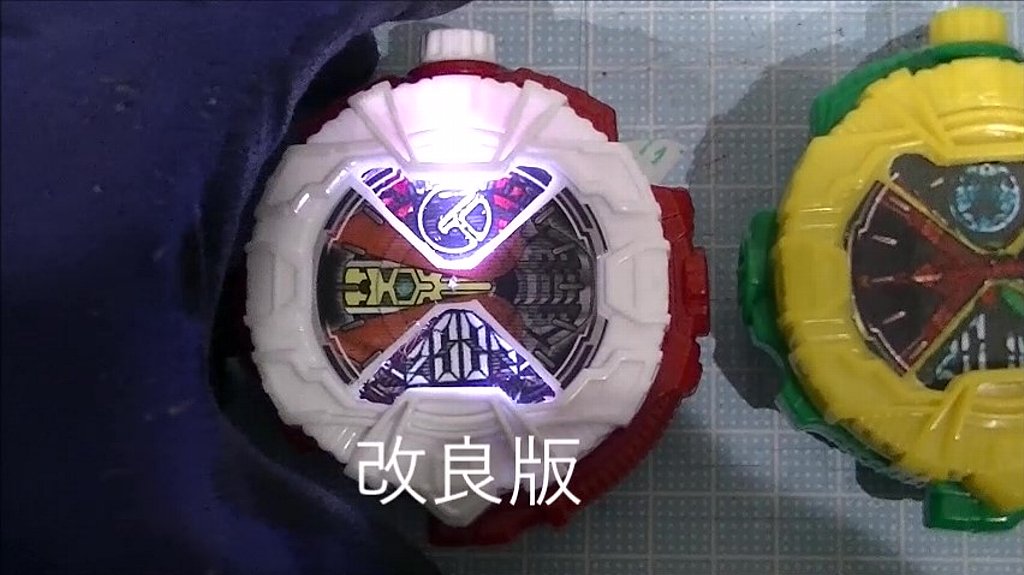

2. 改造SG
サウンド・ライドウォッチ改良版
LED の付け方を変えて、発光が見やすいように

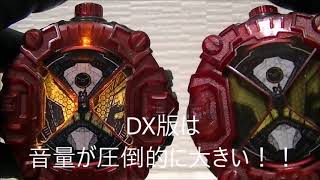

3. 改造ゲイツ・ライドウォッチ GP
（ガシャポン）版
更に、LED
の付け方を変えて、蓋の回転を制限

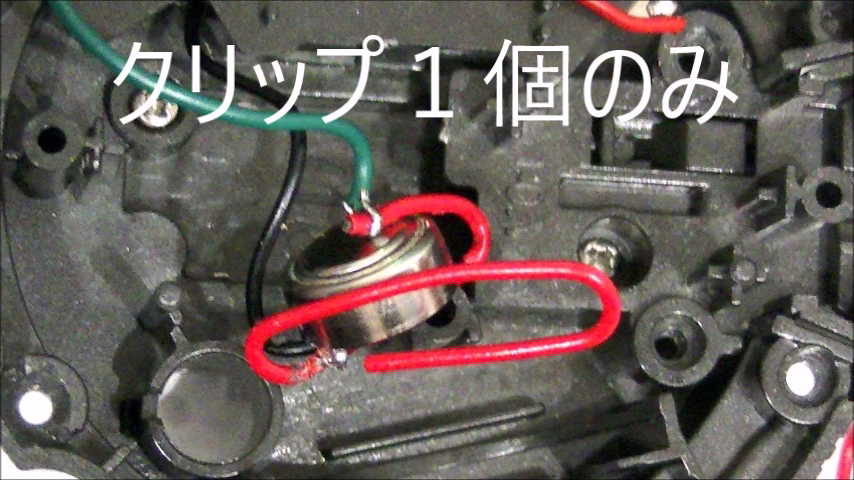

4. クリップ1個で簡単電池追加法
GP ゲイツだけ何故か、音が小さかったので、電池を1個追加
ビニール皮膜のクリップで電池を挟み、電線をプラスとマイナスに付くように、絡める。
但し、LED が切れるかもしれないので、自己責任で。
（実際、私のは切れてしまい、黄色の LED が無くなったので、白に交換した。
切れたのは、実験で、単3を3本に繋いだせいで、ボタン電池3個だと、4V ないようで、大丈夫！？
電圧が異なるようで、4.5V だと切れてしまった。）

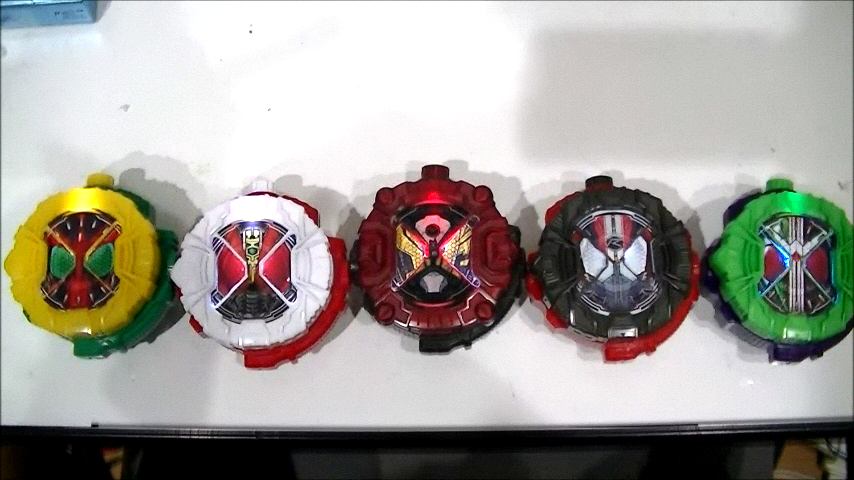

5. 手元にあるサウンド・ライドウォッチを全て、DX 版仕様に
初めて改造した、オーズのも、 LED の付け方を変えて、
簡単改造法を施してあったダブルのも、全て、下の電王・ゲイツのと同じ改造方法で作り直した。
ダブルのみ、青色 LED で、他は全て白色 LED を付けた。
改造方法
3段階に分かれるのだが、
① 一番簡単なのは、LED を付けて、穴を開けるだけ。
② 次が、スイッチを付けて、飾りを本当のスイッチに変える方法。
③ 最後が、シールを作って、蓋を、削り、 DX 版に近づける。

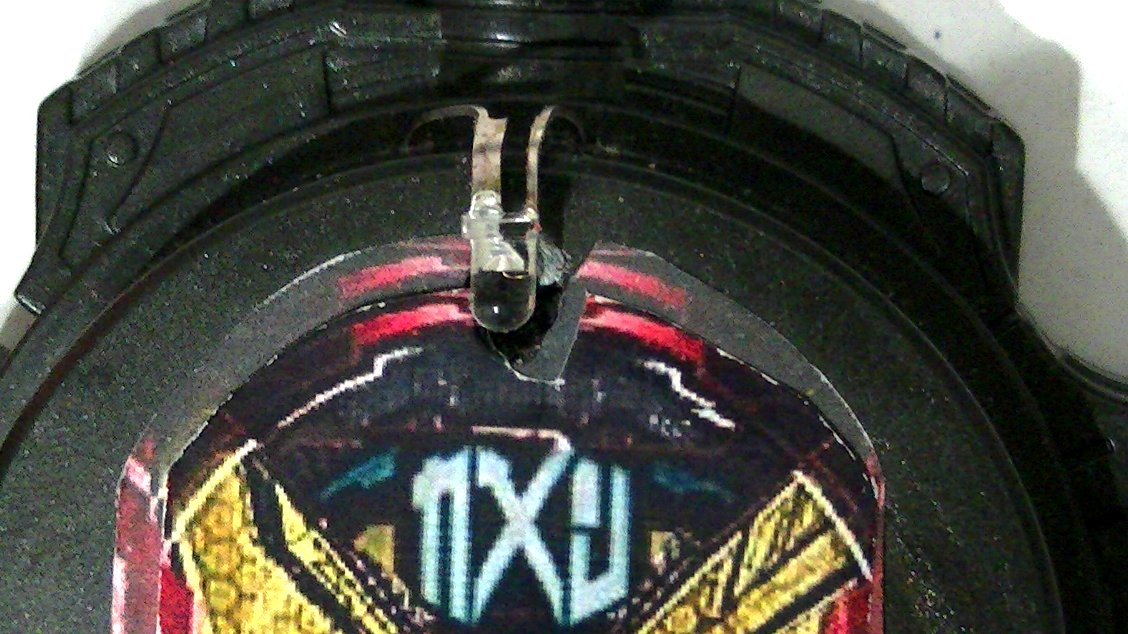

① LED の付け方

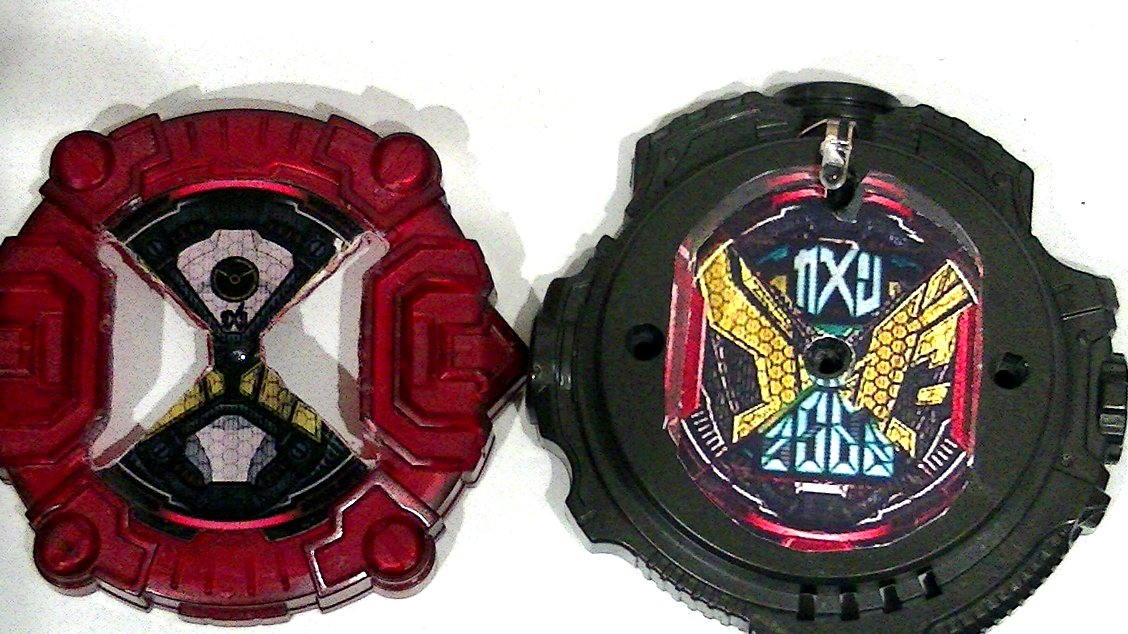

DX 版に近づけるなら、上の写真の左のように、 LED を付けておき最後に配線。
（LED の分、蓋との間に隙間ができるが、それにより、発光が良く見えるようになる。）

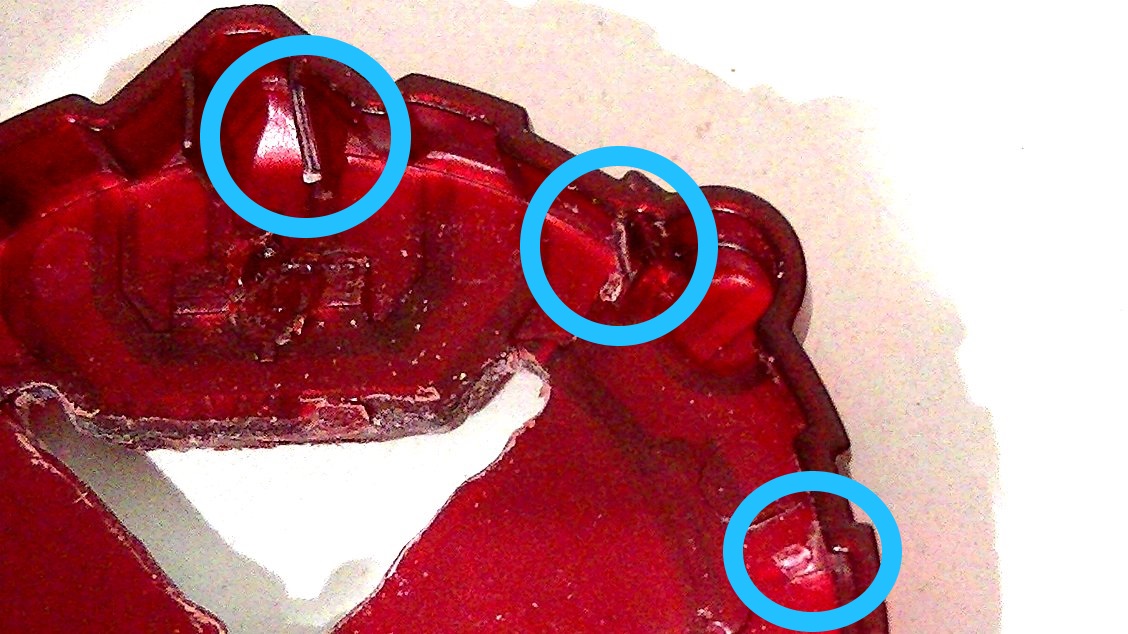

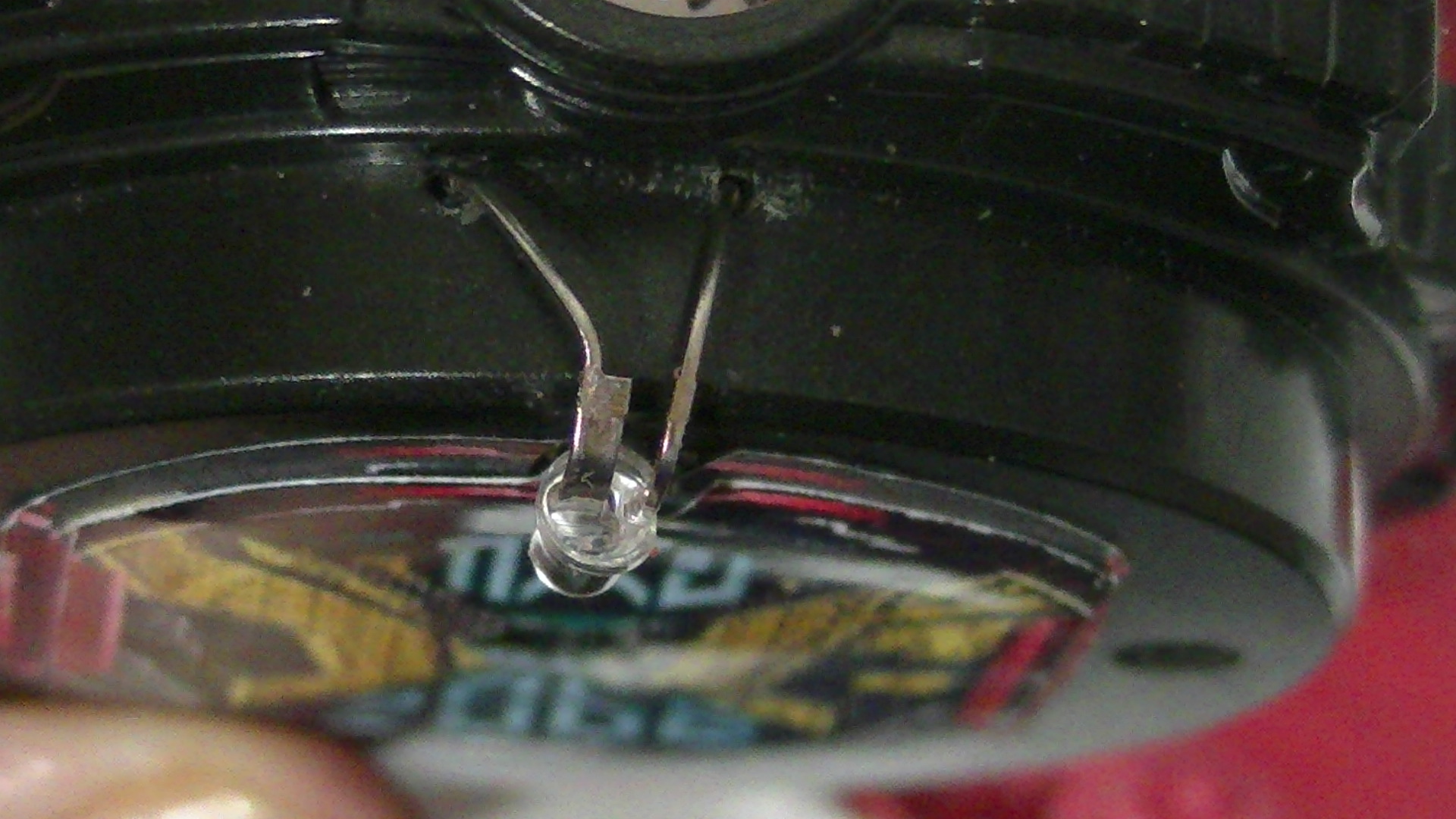

蓋の固定用の穴の中に2か所、1mmルーターで穴を開け、LED の足を通し、根元で直角に曲げておく。
しかし、これだと、蓋が、回り過ぎる。そこで、次のように変えてみた。
これで蓋の方を下のように削ってやれば、必要な所で、引っ掛かって止まる。
ちなみに今回は蓋を切るのに、ヒートカッターを使ってみたが、溶かして切るので、
多少は、切り易いが、綺麗には切れない。
簡単改造

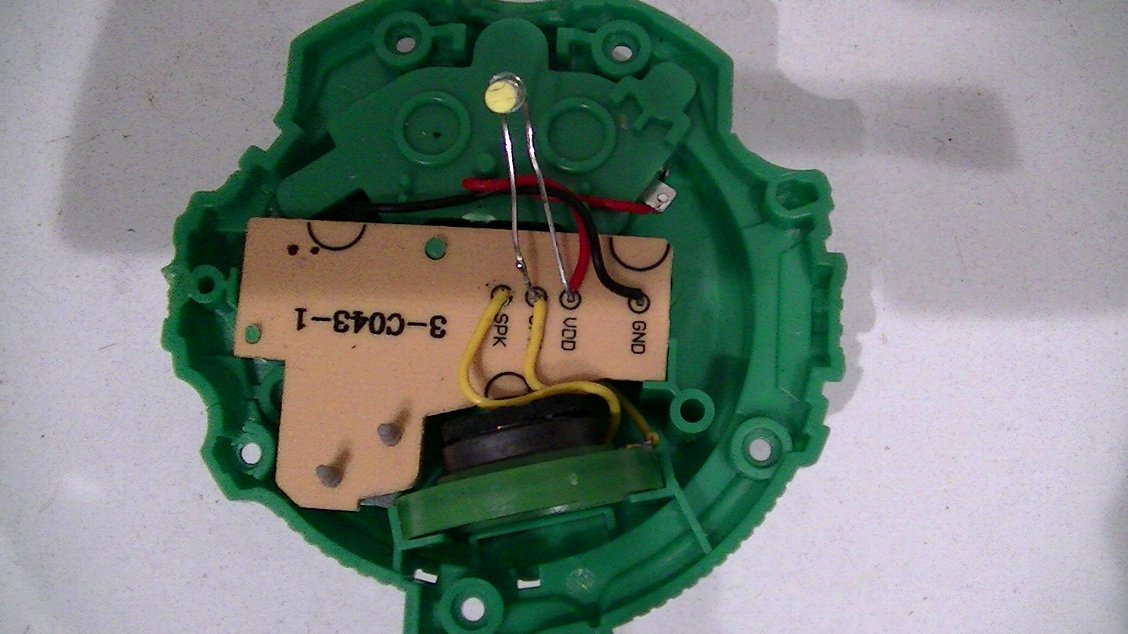

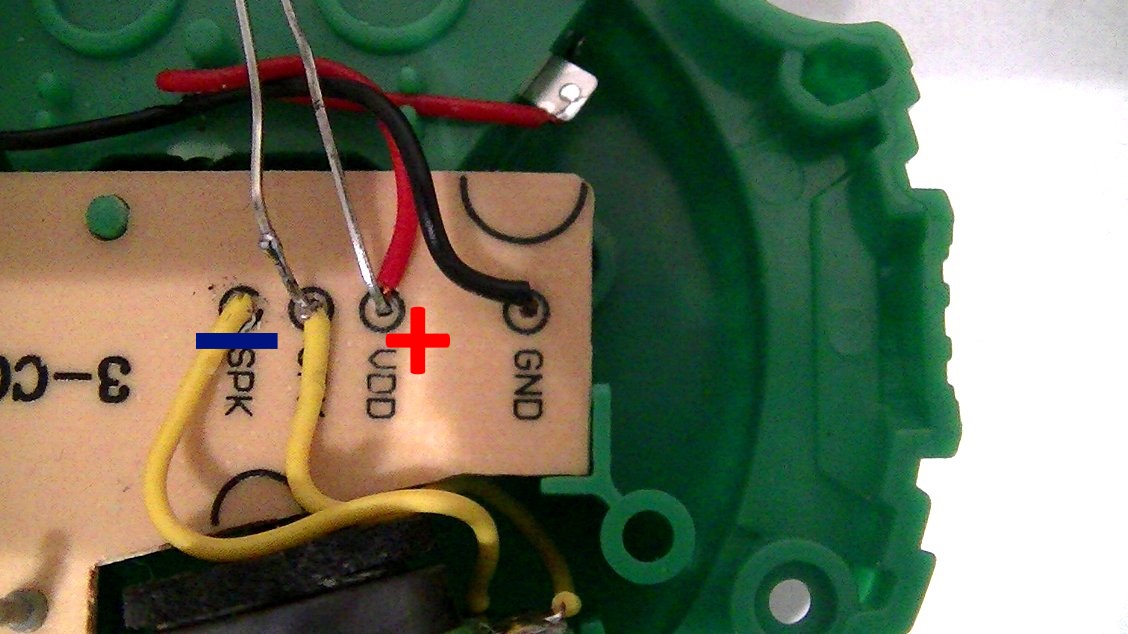

下のように、直接、 LED を付ける。
LED のプラス（足の長い方）は VDD へ、マイナス（足の短い方）は SPK（スピーカー）端子の
どちらでもOK！！
ちなみに、このまま、穴を開けて、光らせると一応は、分るが、イマイチ！！
② プッシュスイッチを付けて、飾りを本当のスイッチに変える

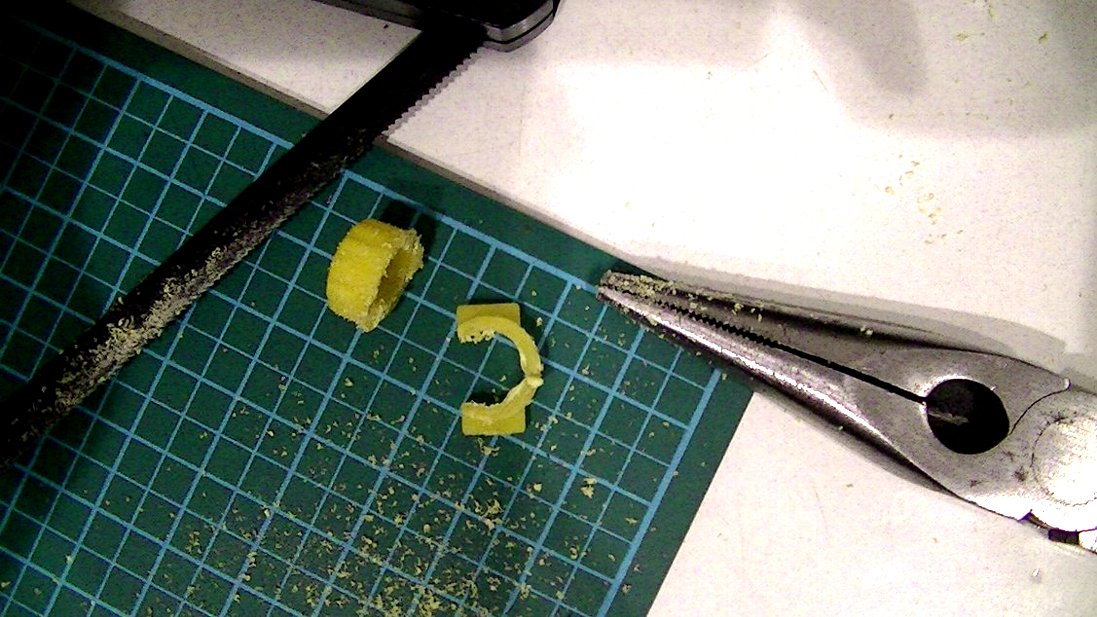

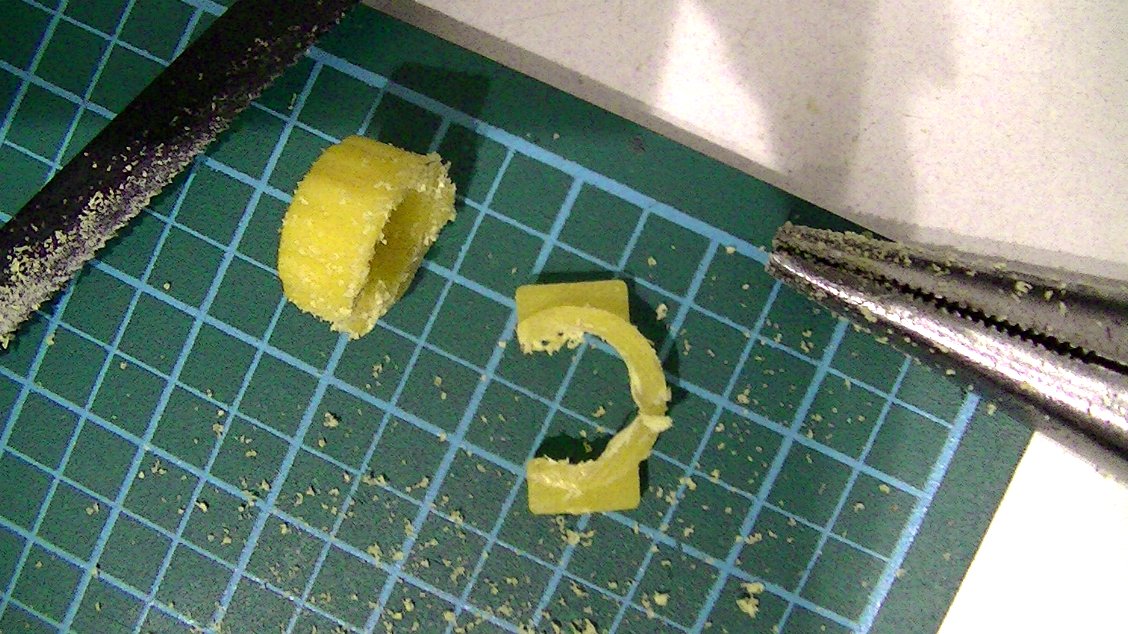

まず、飾りのスイッチを、ノコギリで下の写真のように、ボタン部と固定部に切り分ける。
（固定部の出っ張りのすぐ上で、ギリギリに切る方が良い。）

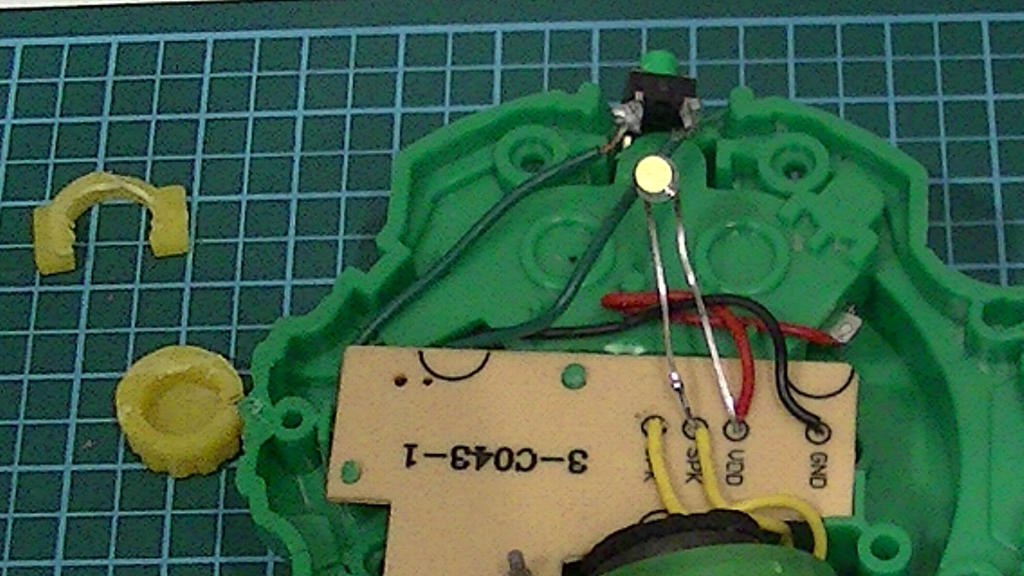

プッシュスイッチを乗せて、基盤の裏にあるスイッチから電線を伸ばし、半田付けして、
プッシュスイッチを上で切り分けた固定部品で、固定する。
これだけでは、完全には固定できないので、
ホットボンドで、更に、固定する。
ボタン部分も、中にホットボンドを
入れて、プッシュ部分に被せる。
但し、スイッチが、ある程度、押せるように、尚且つ、グラつかない程度に、
ホットボンドの量を、コントロールする必要がある。

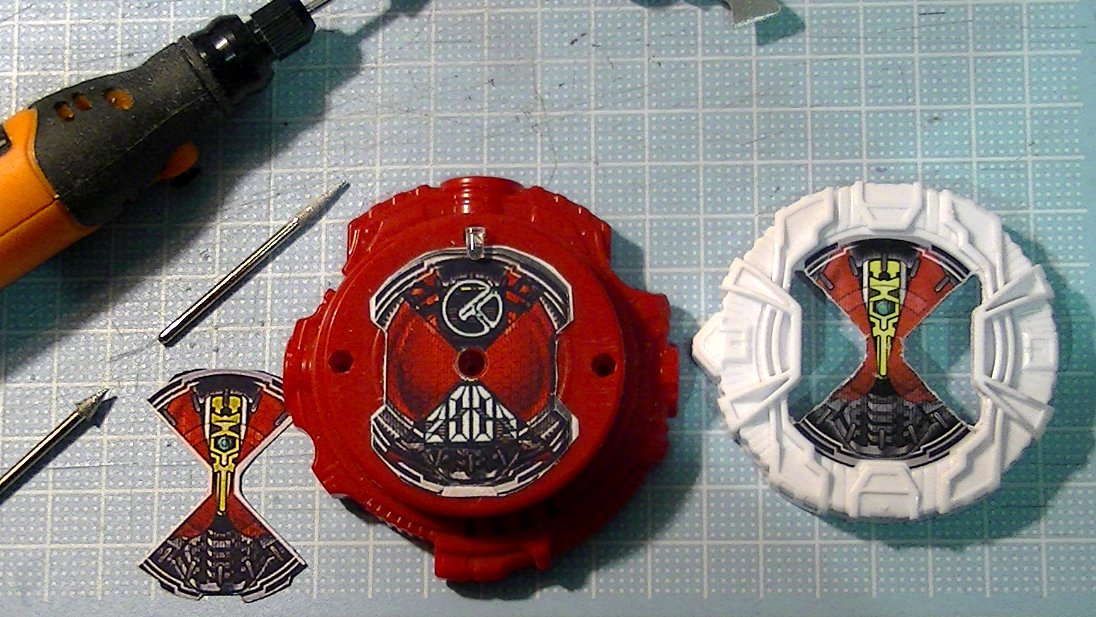

③ シールを作って、蓋を、削り、 DX 版に
ネットから、画像を取り込んで、加工
これを、シール用紙に印刷。
面倒なのは、実際の大きさに合わせることだが、
CubePDF を用いて、用紙をL版にして、写真を枠に合わせる
設定で、PDF に変換してから、
次に、同じようにL版で、フチなし、はみだし量最小で、印刷すると合う。
（但し、これは私のプリンタでの設定なので、あくまで参考です。）

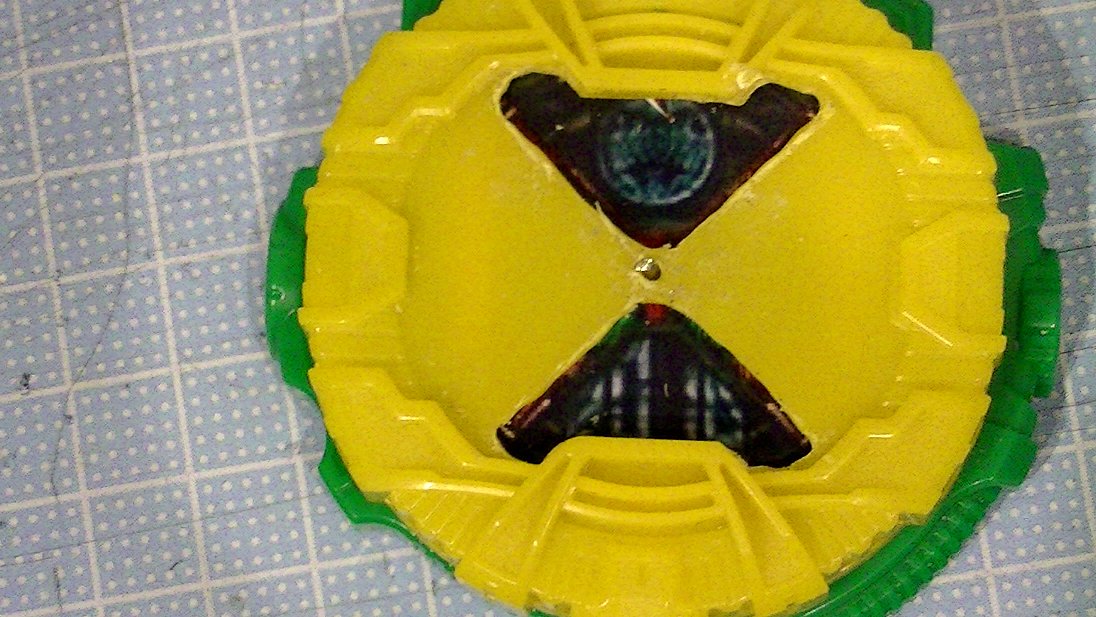

ルーターを使って、削るのだが、上のシールを使って、削る範囲を正確に取ってやれば、
元のシールはそのまま使える。
（最初は失敗したので、シールも取ってしまったが・・・。）

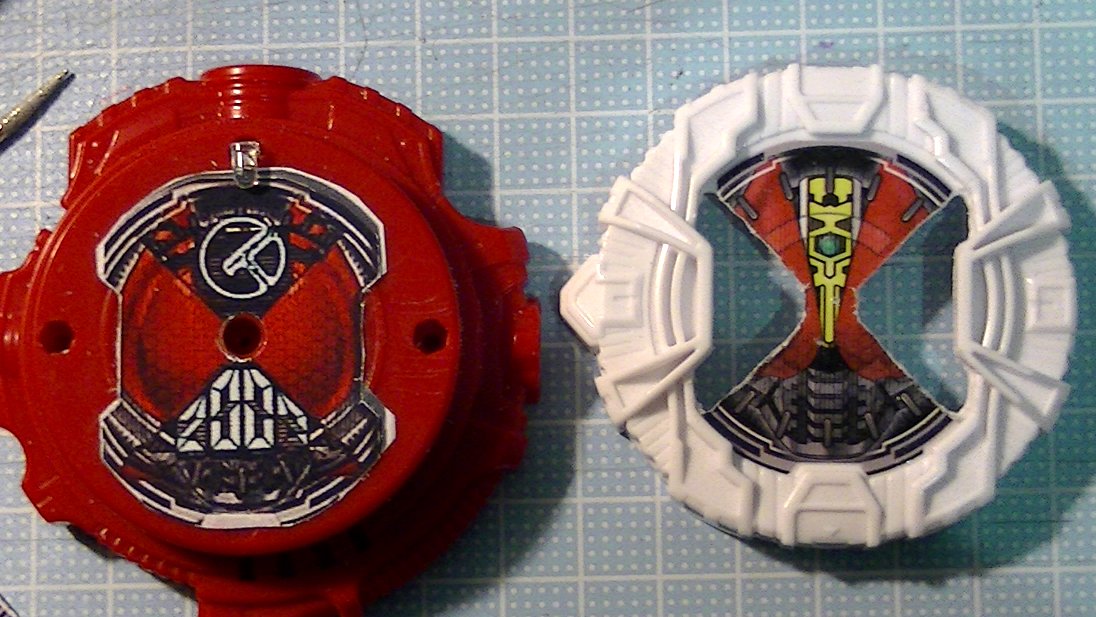

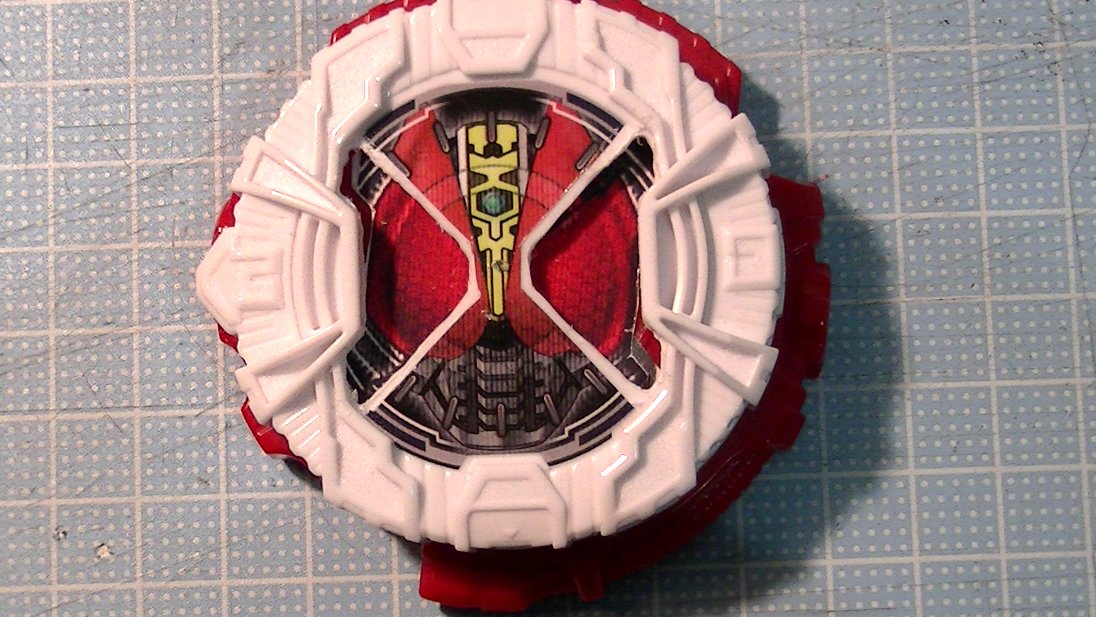

2個目の電王の方は、削りを丁寧にやり、シールも元のをそのまま使った。
DX版に近づけるには、シールの縁取りもした方が良い。

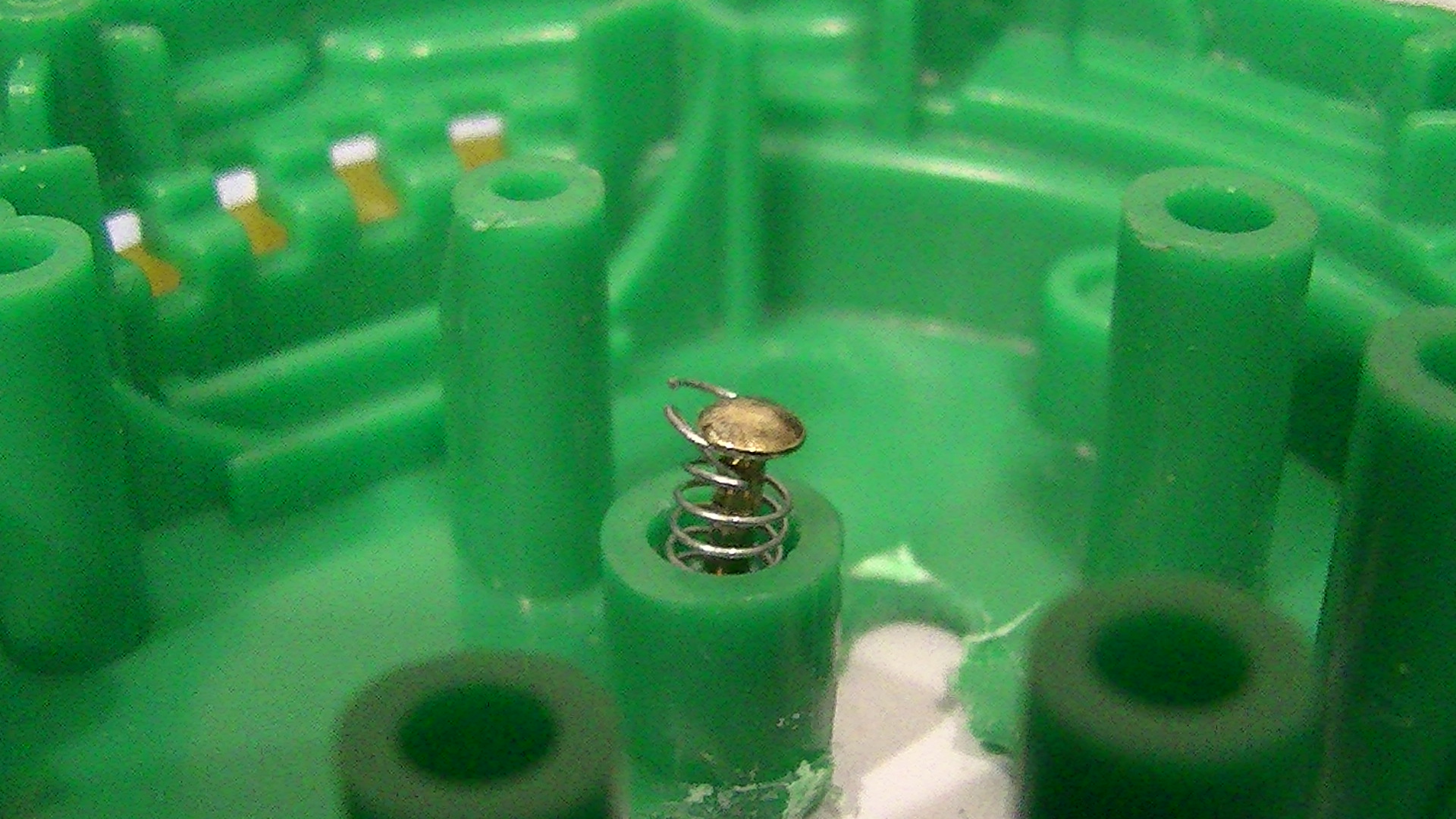

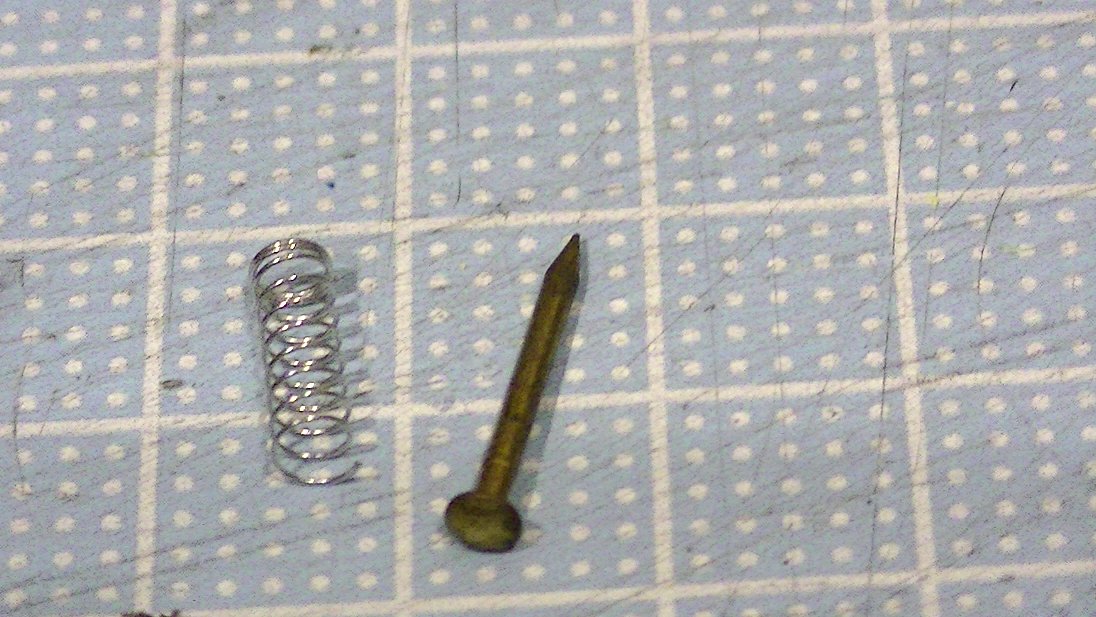

蓋を取り付けるには、釘とバネを使う。
（釘はふすま用！？ バネは3色ボールペンのもの。少し太いので潰した。）
ルーターで 1mm の穴を開けておいて、釘を裏から通して、先を、金槌で潰す。
（一度、付けると、基本外せないので、最後にやる。）
蓋の裏の LED が当たる部分を少し削って、2か所で、引っ掛かるようにしておくと良い。
印刷用 PDF （A4 版のシール用紙を4等分して、L 版指定で印刷
・ゲイツ・電王用
・ダブル、ドライブ、オーズ用
ちなみに、ダイソーで普通紙と光沢紙のシール用紙を買ったのだが、
光沢紙の方は、貼り付きが悪かったので、一旦、普通紙を貼り、その上から、光沢紙を貼った！！
