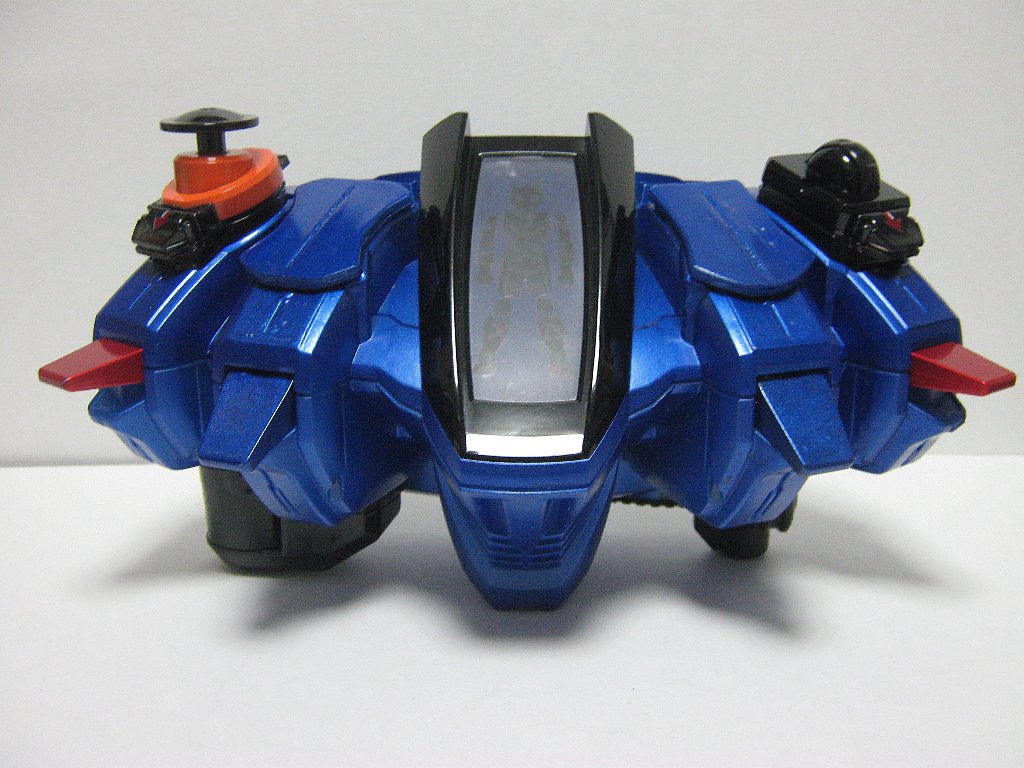

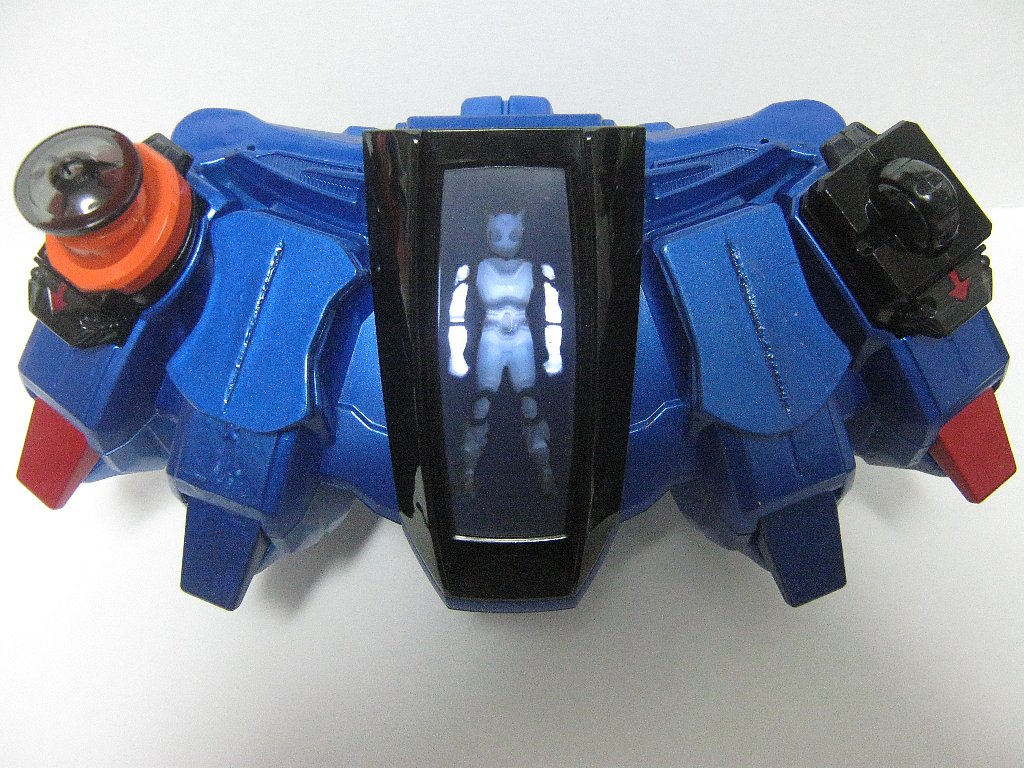

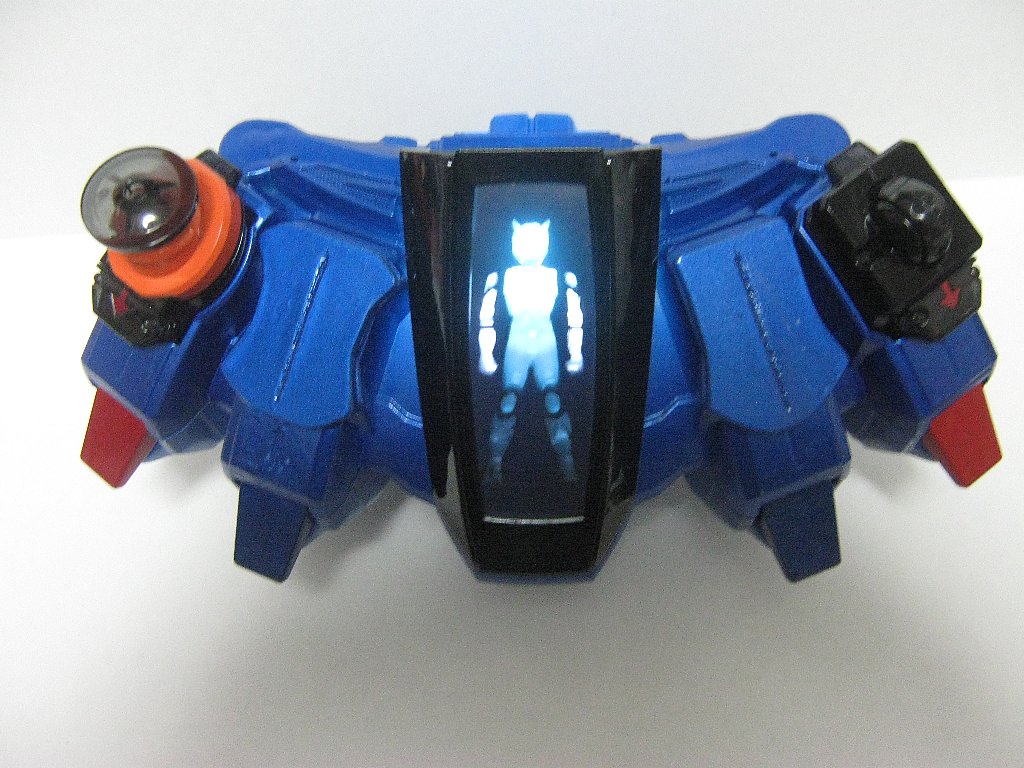

DX なでしこドライバーの作り方
動作を動画で確認 作り方の動画
とあるブログにあったコスプレ用の『なでしこドライバー』の作り方
なでしこドライバーの制作
を参考に、さらに中身の基盤も改造した.。下に補足を。

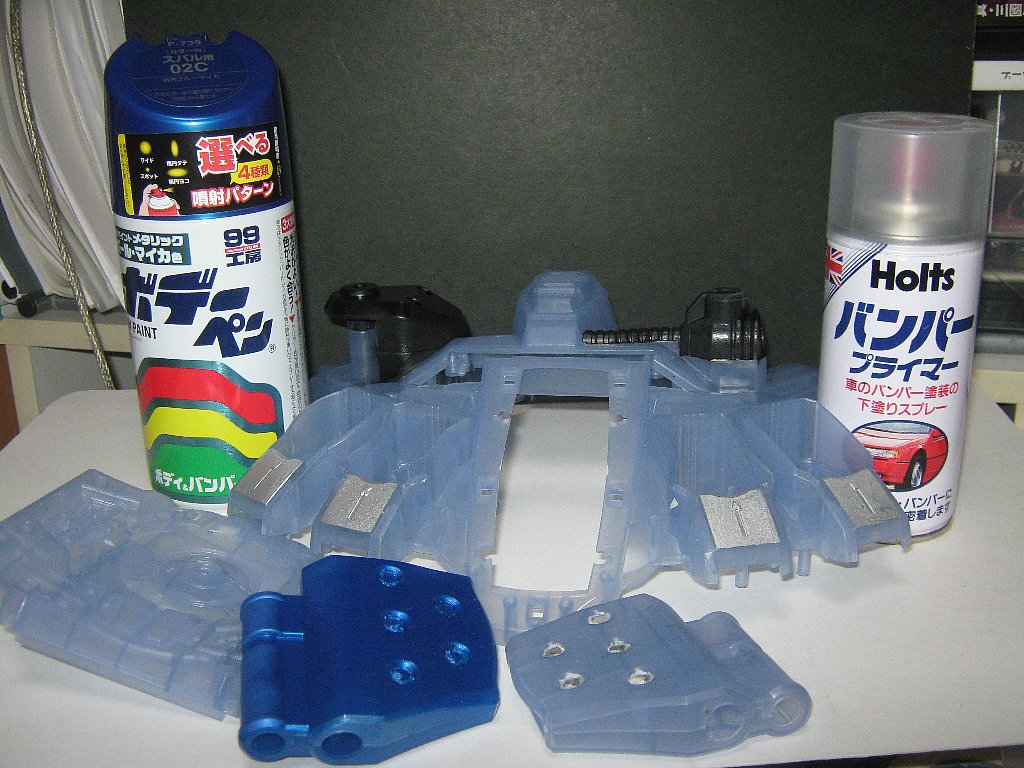

塗装は車用を利用（写真左）
写真右 マスキングは右上のように張って、はみ出た部分を左上のように折り込む。
まず、全体にバンパー用プライマーを吹きつけ、黒、メタリックブルーの順で塗装。

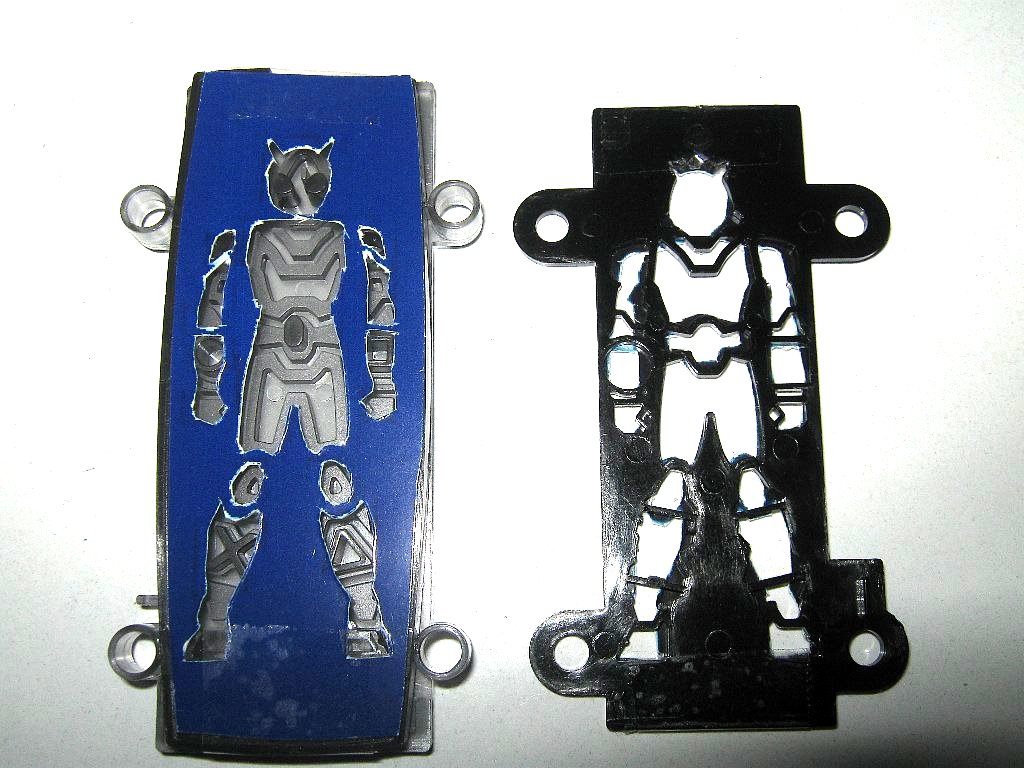

【表示部の改造】
下の画像を、大きさが合うように写真用紙に印刷して、中をくり抜き、
右のように貼り付けて、黒の部品のはみ出た部分を削る。
ちなみに、画像は、映画から、画像を切り出し、GIMP で傾きなどを修正し、
大きさを合わせてから、PDF に変換して、フチ無し印刷で。

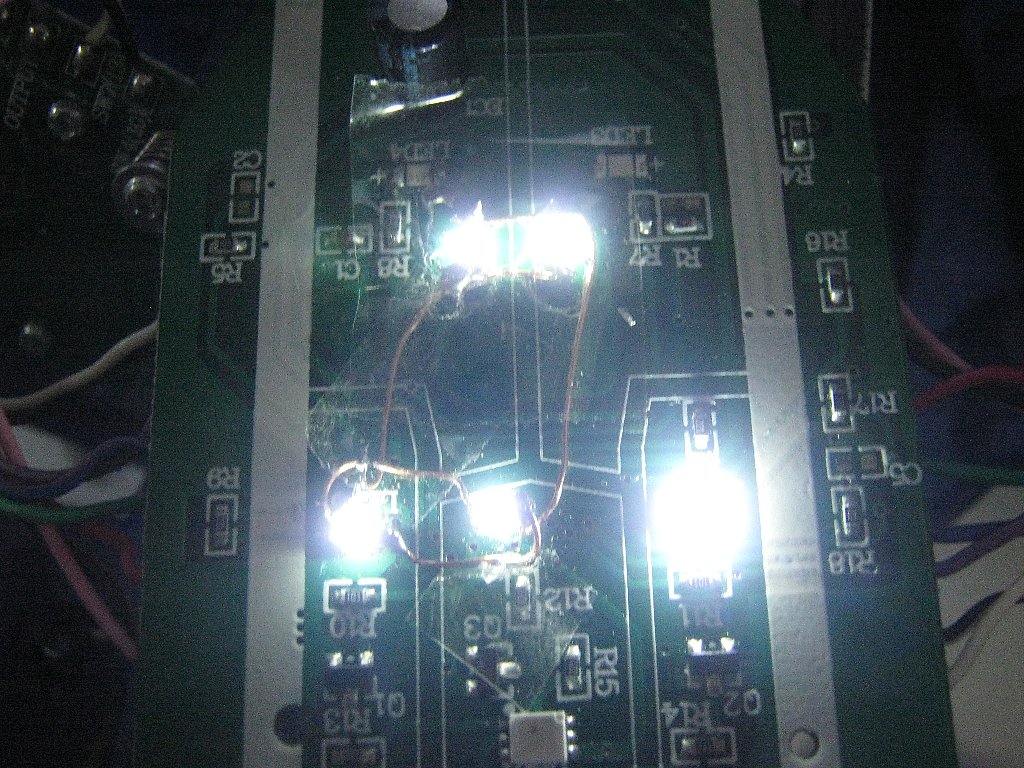

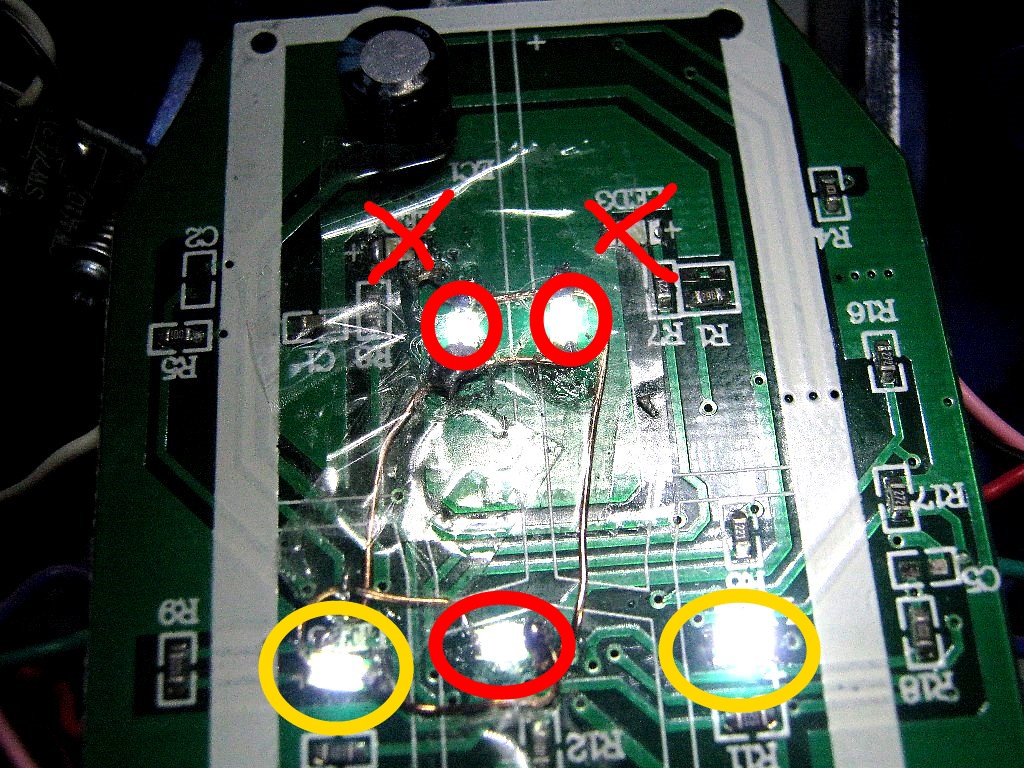

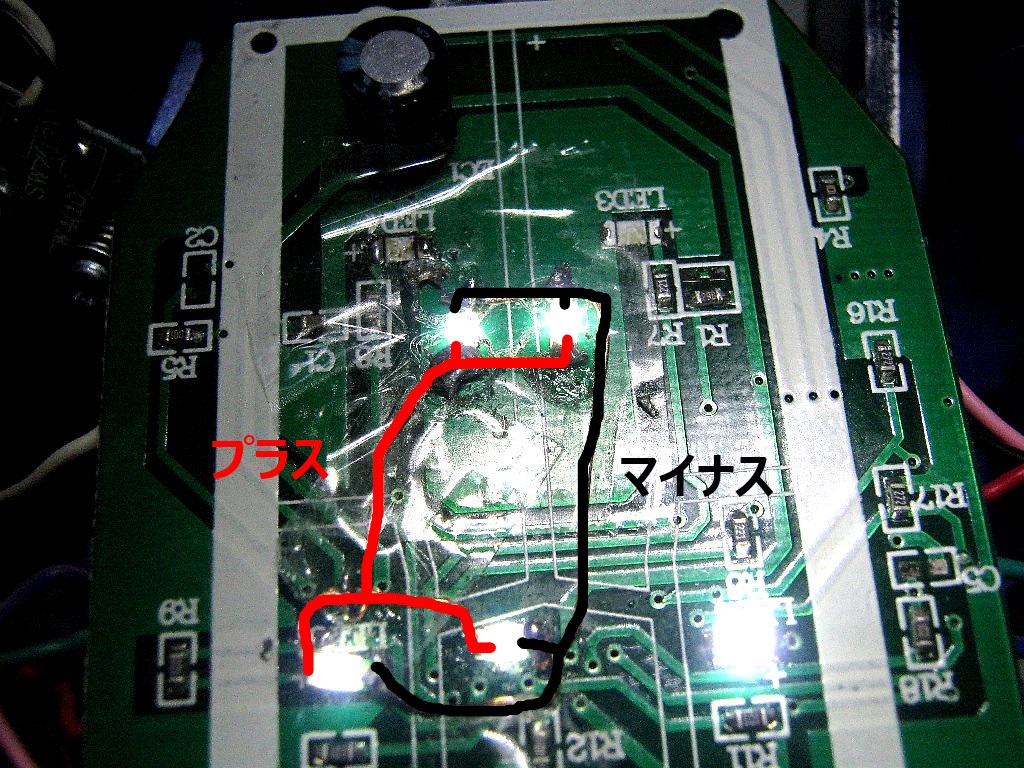

【基盤の改造】
そのままだと半田付けは難しいので、一旦、セロテープでとめてから行う。

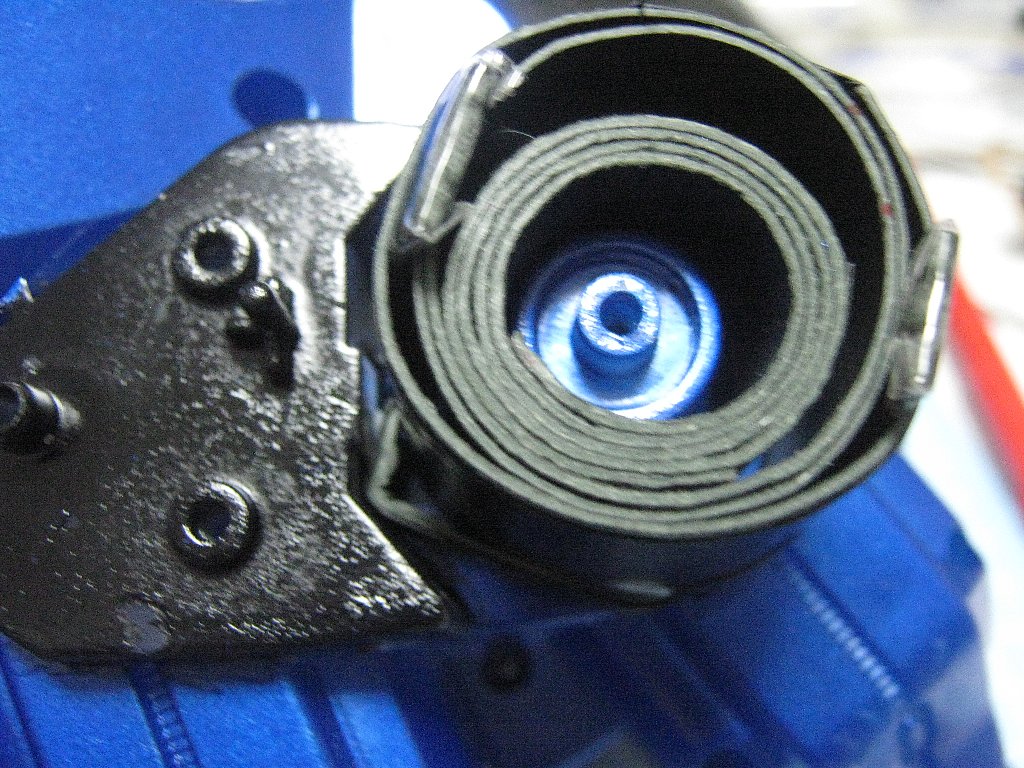

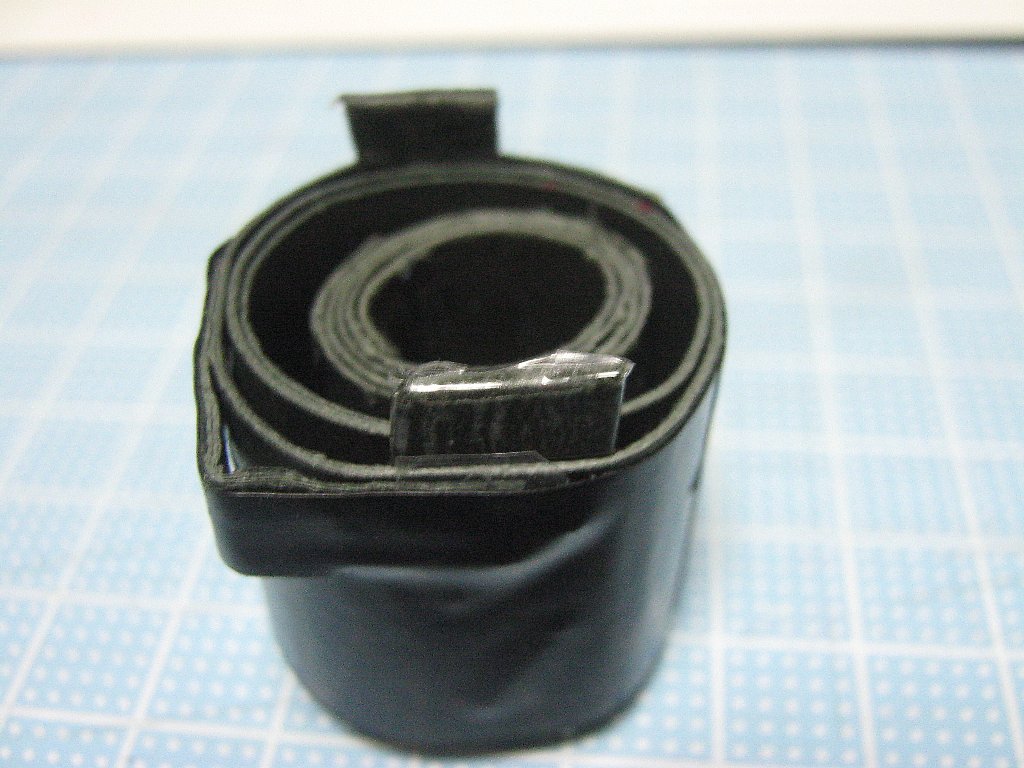

【レバーの代わりの部品】
高さは 25 mm で内側と外側の円筒を作り、
回転と、位置がずれないための上下 5mm ずつの出っ張りをホッチキスで固定。
内側の円筒に外側の円筒をセロテープで繋いで、最後にビニールテープで。
また、写真左の手前に出っ張ってる部分は、スイッチを押すための仕掛け。
これはホッチキスで固定。

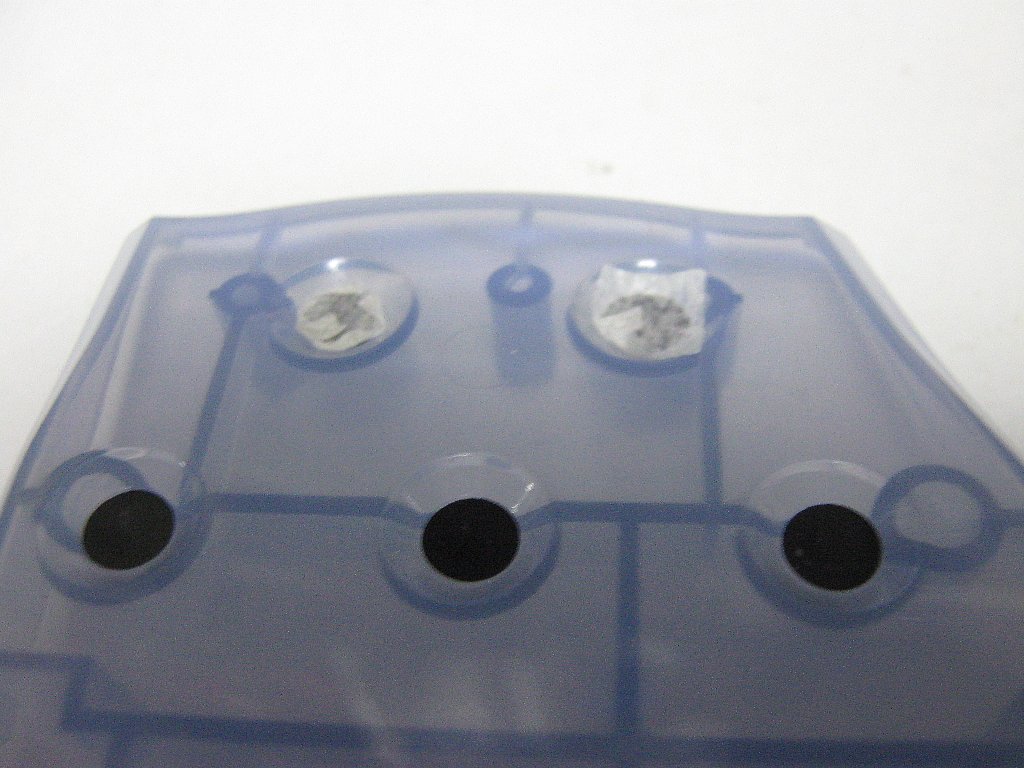

内側のスイッチ蓋をプラ板を3枚重ねで、つくり、裏にウレタンを張って、はめ込んで固定し、完成！！
改造 ゾデイアーツスイッチ イルミネーションと赤の LED 追加
駿河屋で、1,580円（送料無料）で、売っているのを見つけて、購入。

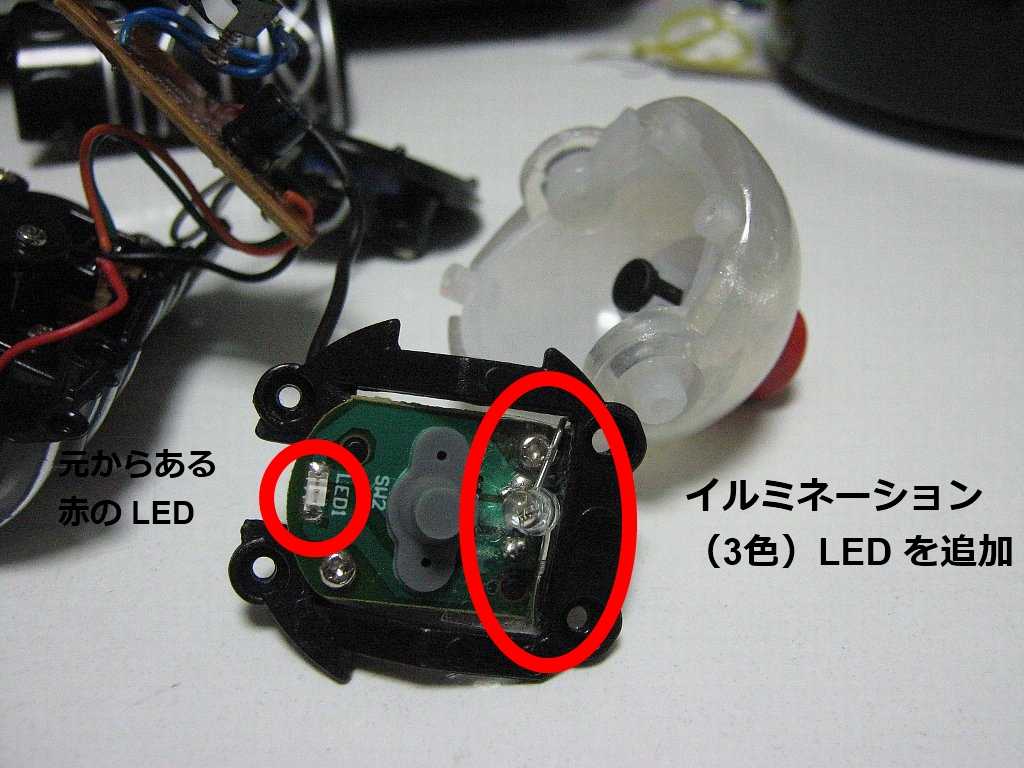

頭の赤の LED だけではかなり物足りないので、イルミネーションを頭に、赤のを胴体へ追加。
実際の発光を動画で確認

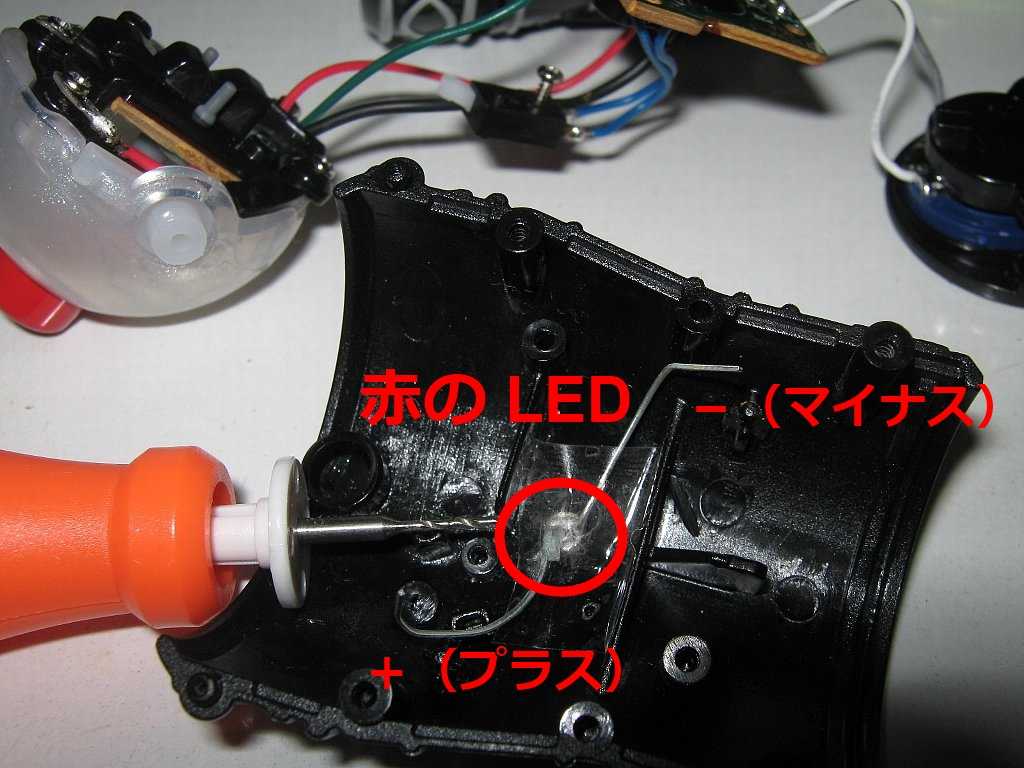

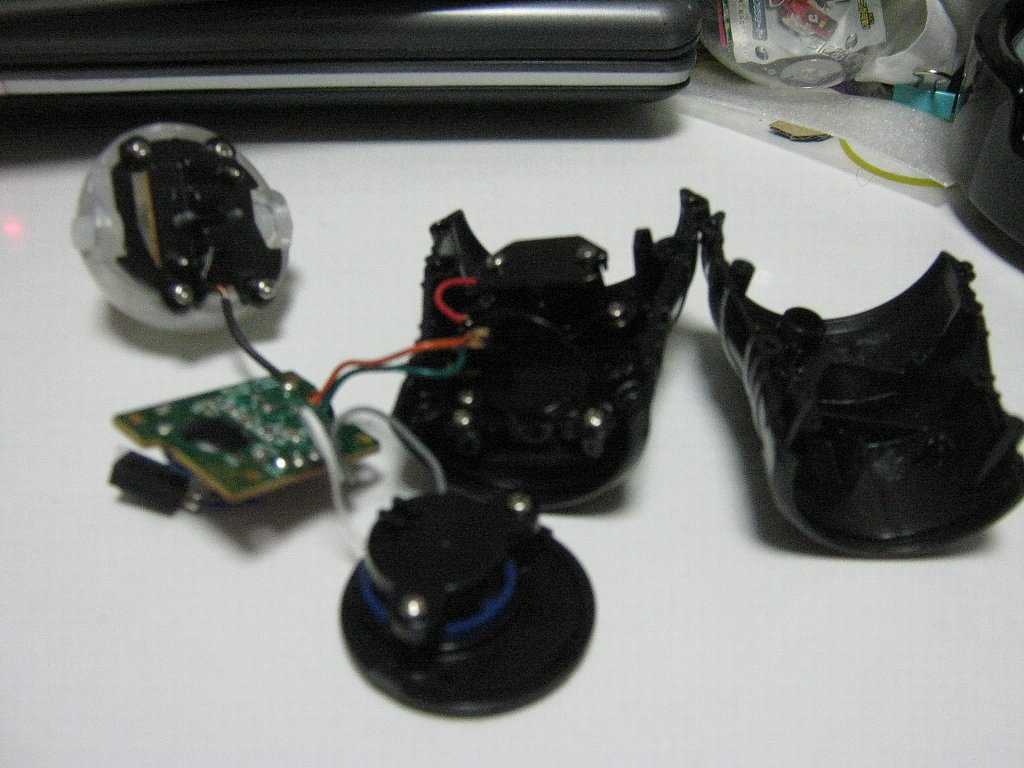

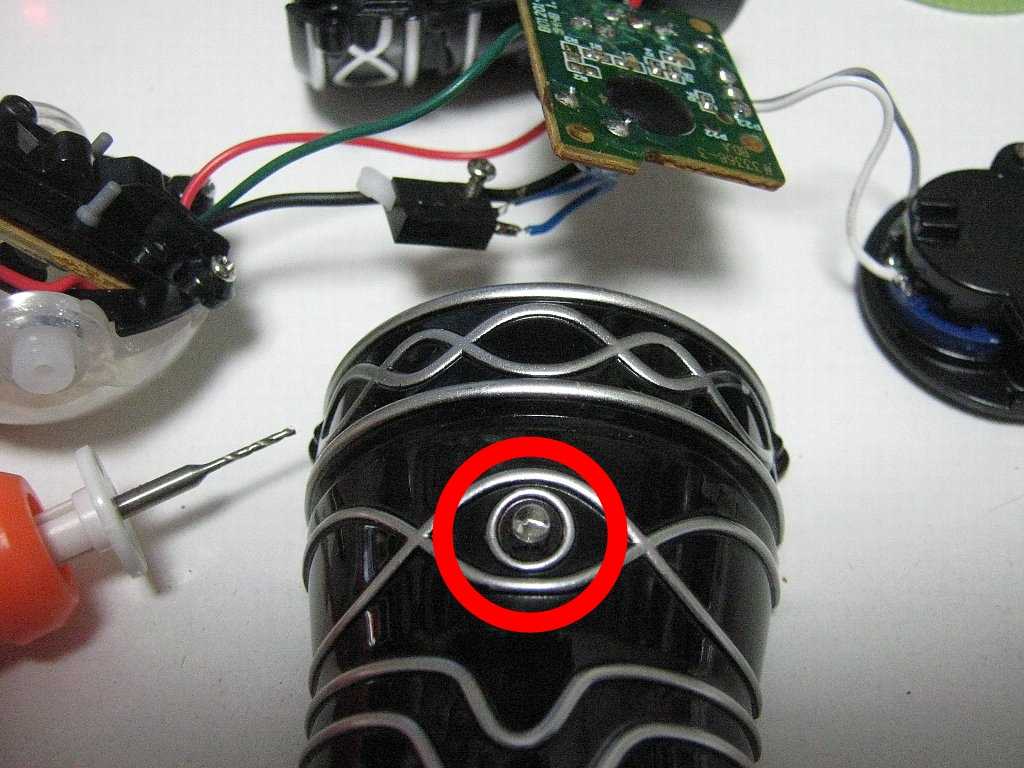

まず、分解し、頭にイルミネーションを、胴体には穴を開け、赤の LED を。
穴を開けるとき、まず、1mm のルーターで、表から穴を開け、次に 2mm の電動ドリルで、裏から、更に、3mm で。

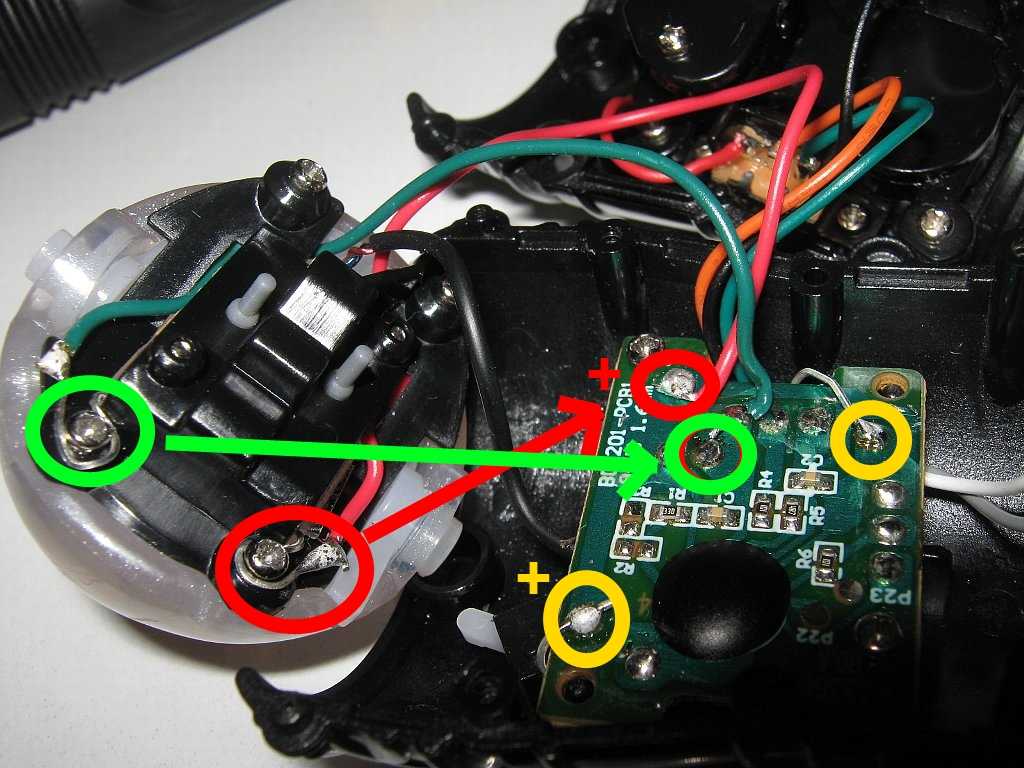

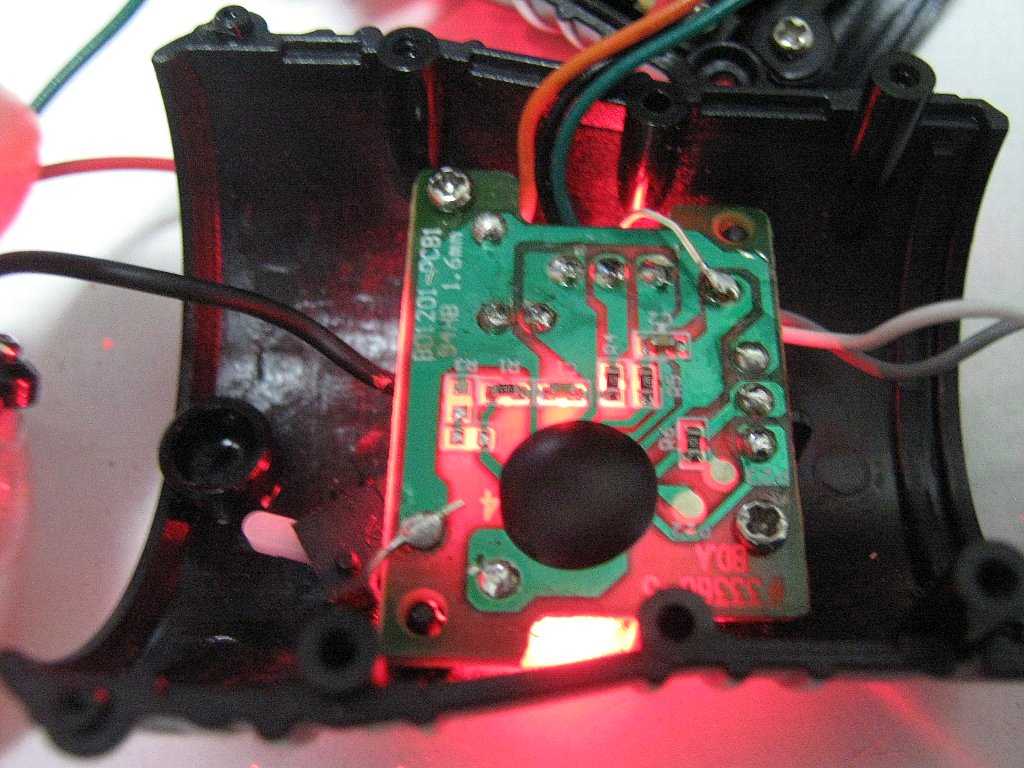

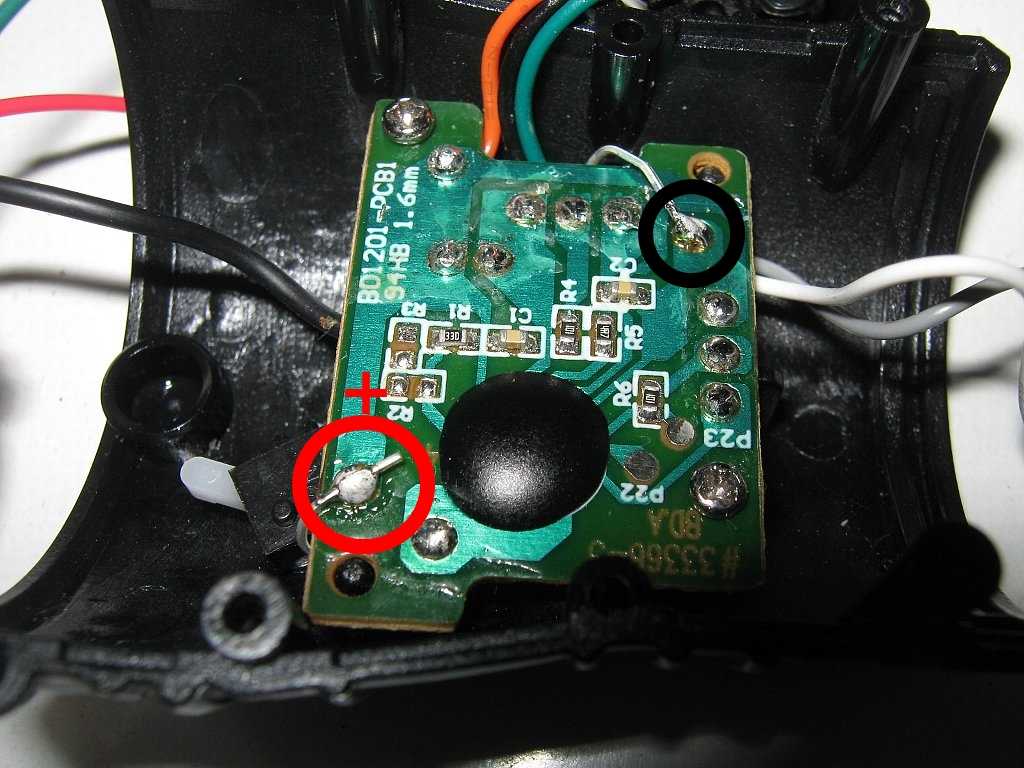

問題は配線だが、赤は、電源のプラスとスピーカーのどちらかで良いのだが、本体のスイッチに連動させるので、スイッチのプラス側と繋がっている基盤の方
に。
また、イルミネーションは、直接、電源のプラスとマイナスへ繋げば良いので、やはり、プラスの方だけを、スイッチのプラス側へ。
後は、コードを挟み込まないように気を付けながら、蓋を閉じ、ネジを締めるだけ。

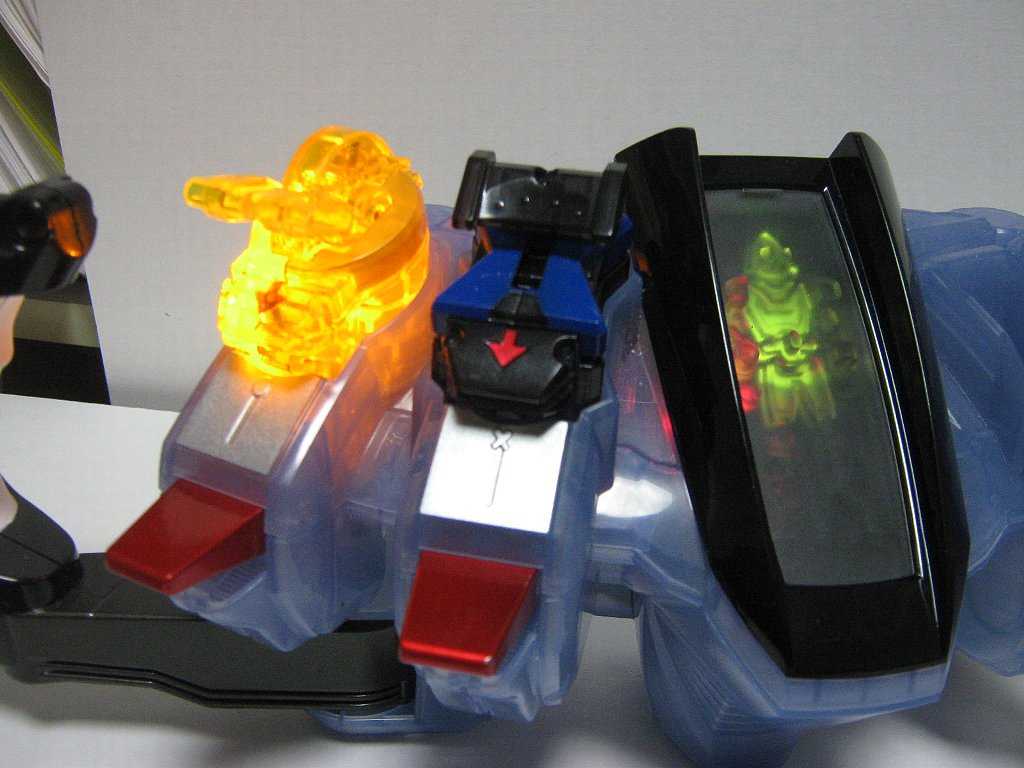

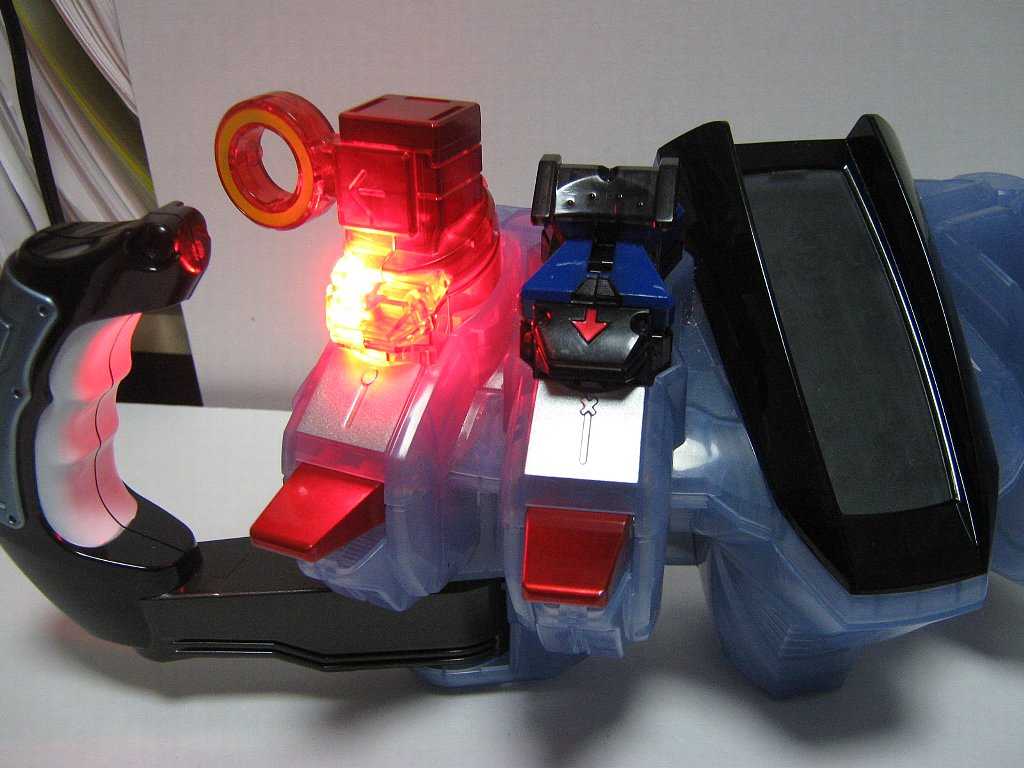

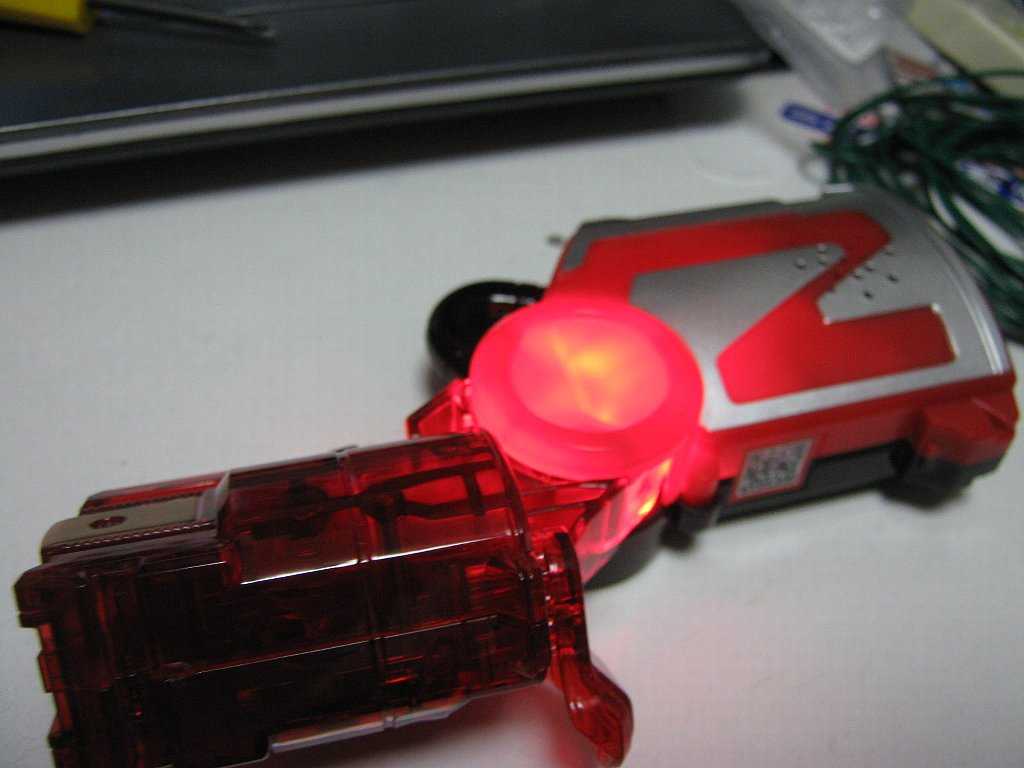

改造 フォーゼドライバー 光るアストロスイッチの作り方
エレキとファイヤーのスイッチをオークションで買ったので、光らせようと思い、
始め、電池と LED を入れて何とかしようとしたが、小さい電池がないのと結構面倒なので、
方針を変えて、ドライバーを改造して、そっちから電力供給することに！！
これなら、電池の交換も要らないし、音と連動で光るだろうと。
実際の
動作を動画で確認
まず、ドライバーの改造だが、意外と簡単で、
唯一、ハンダで電線をスイッチ口の下へ固定するときが、一番、神経を使う。（下の写真の3枚目）

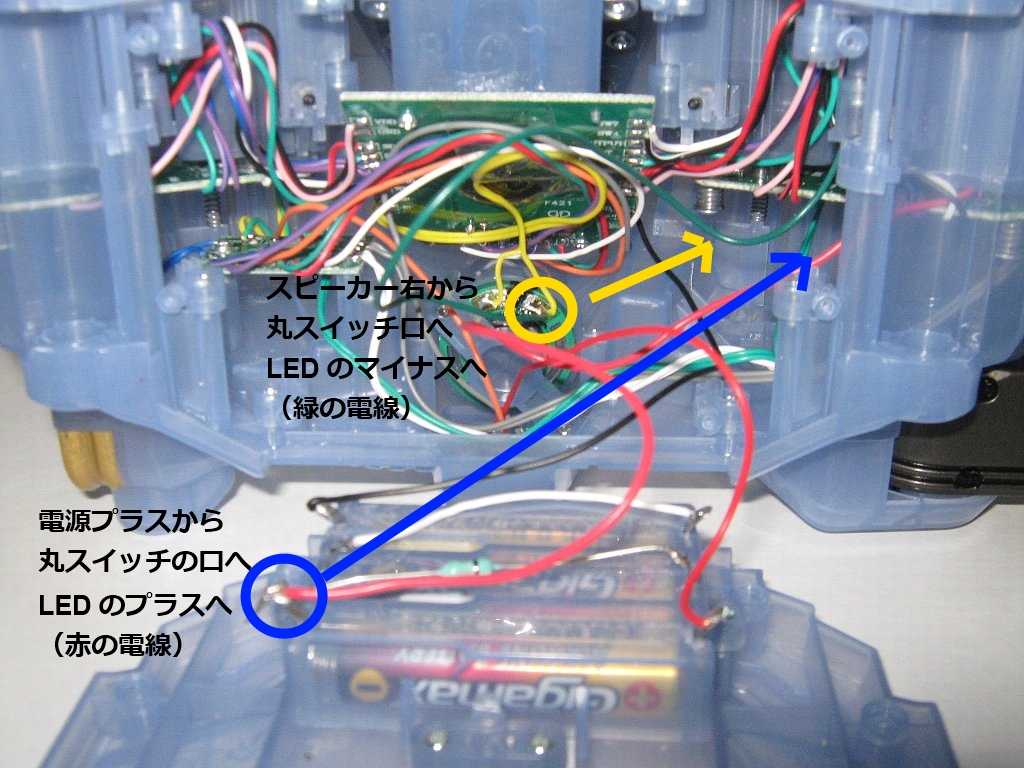

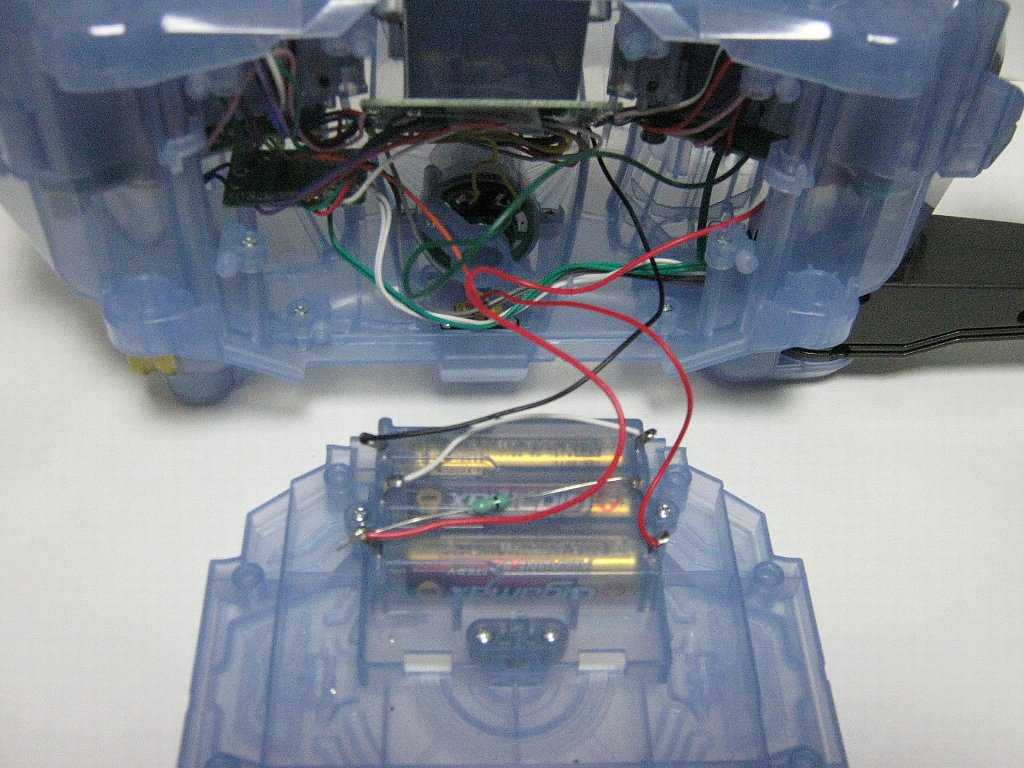

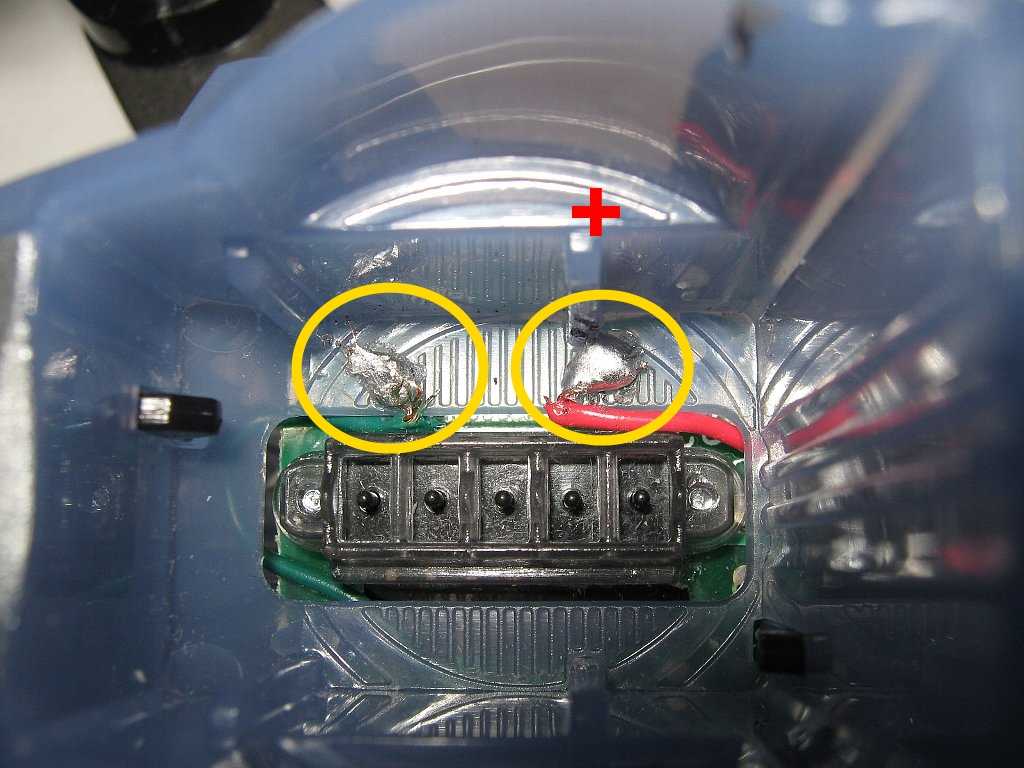

裏蓋を開けて、電線を、丸スイッチ口から、通し、下の写真のように配線。

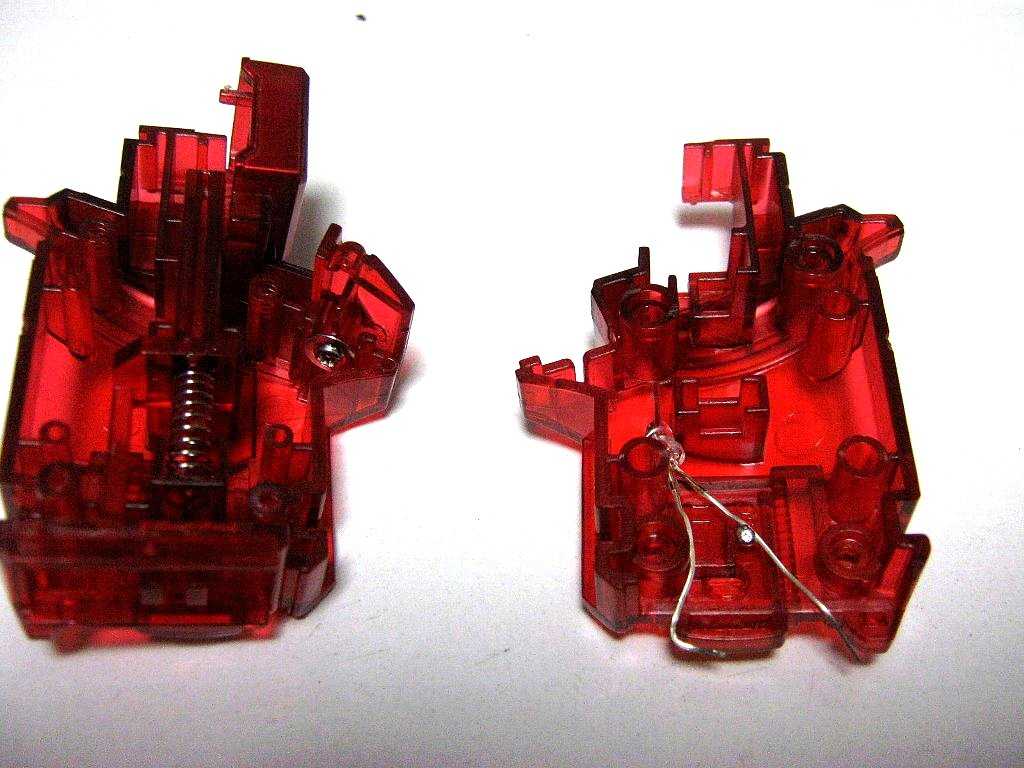

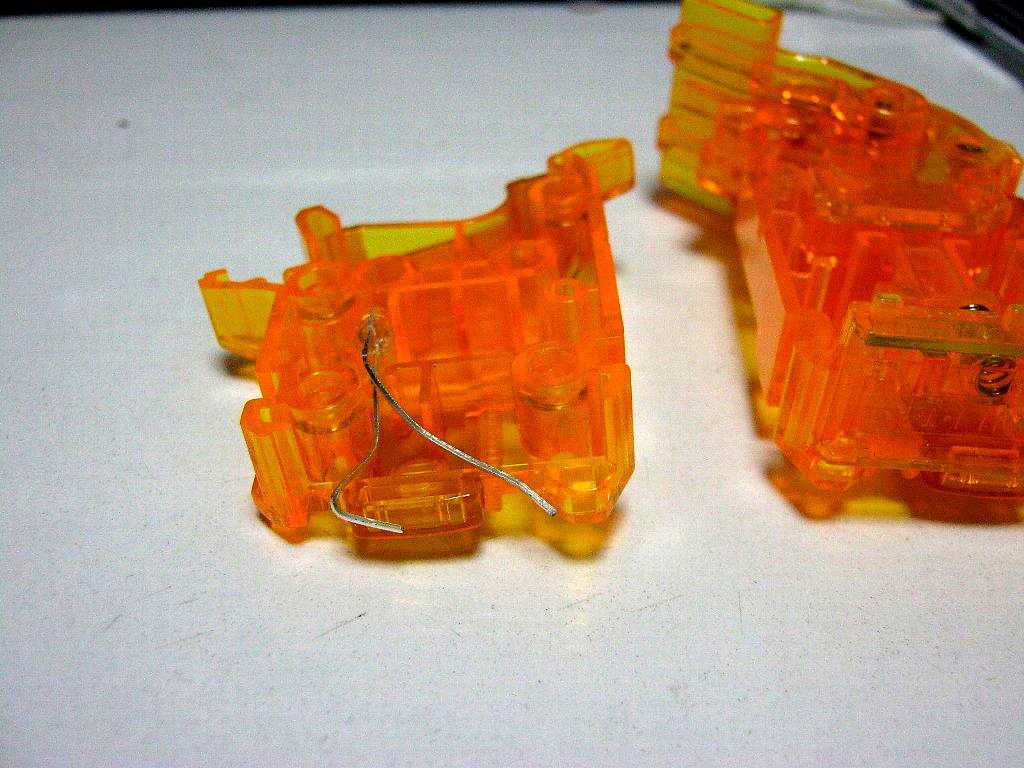

後は、アストロスイッチを改造。と言っても、LED を入れるだけ！！（配線不要）
上手く、電極が接触するように足を曲げるのがコツ！！プラスとマイナスを間違えないように注意！！
改造 NS マグフォン LED 追加：ガシャ版と
食玩版

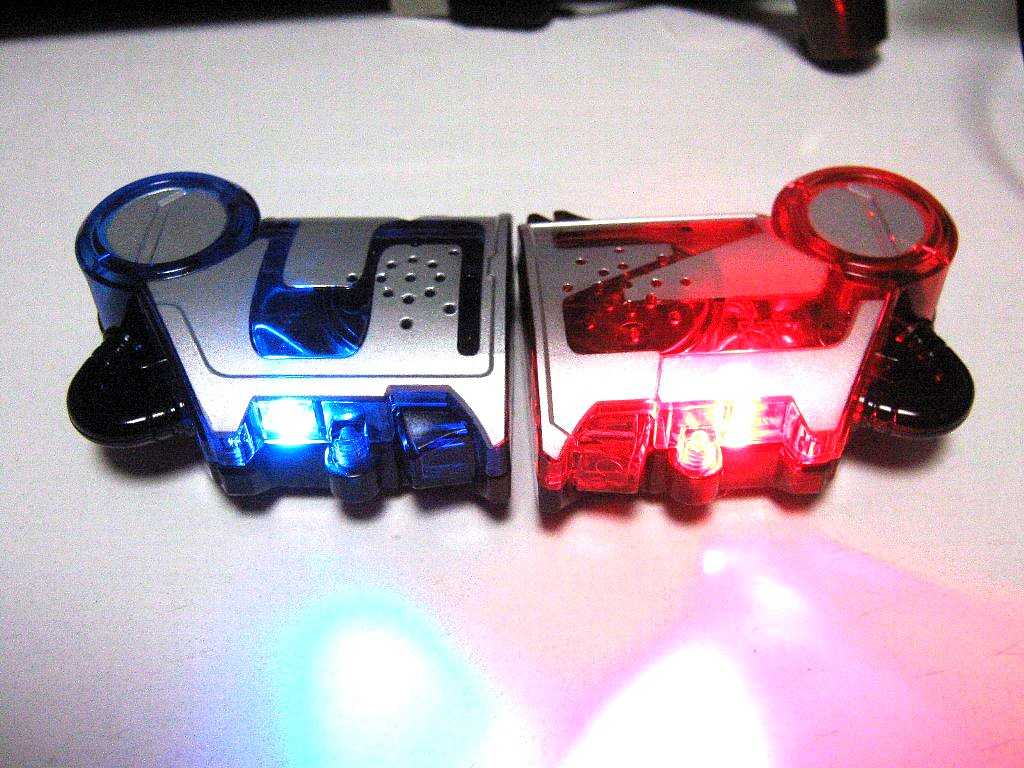

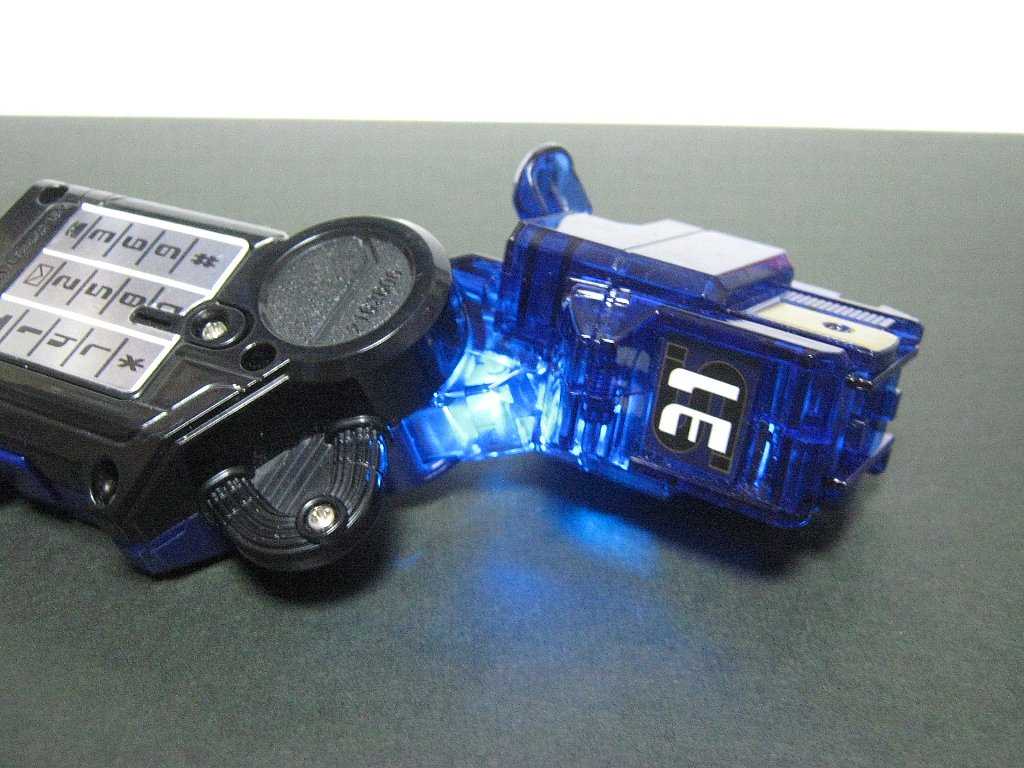

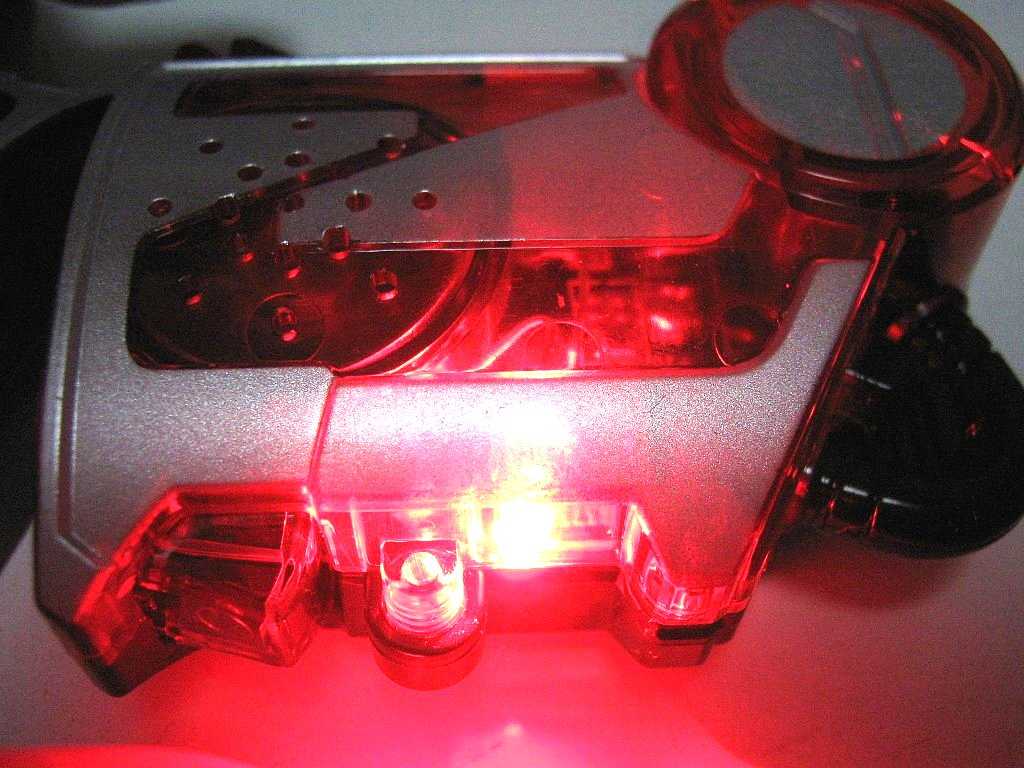

ガシャ版

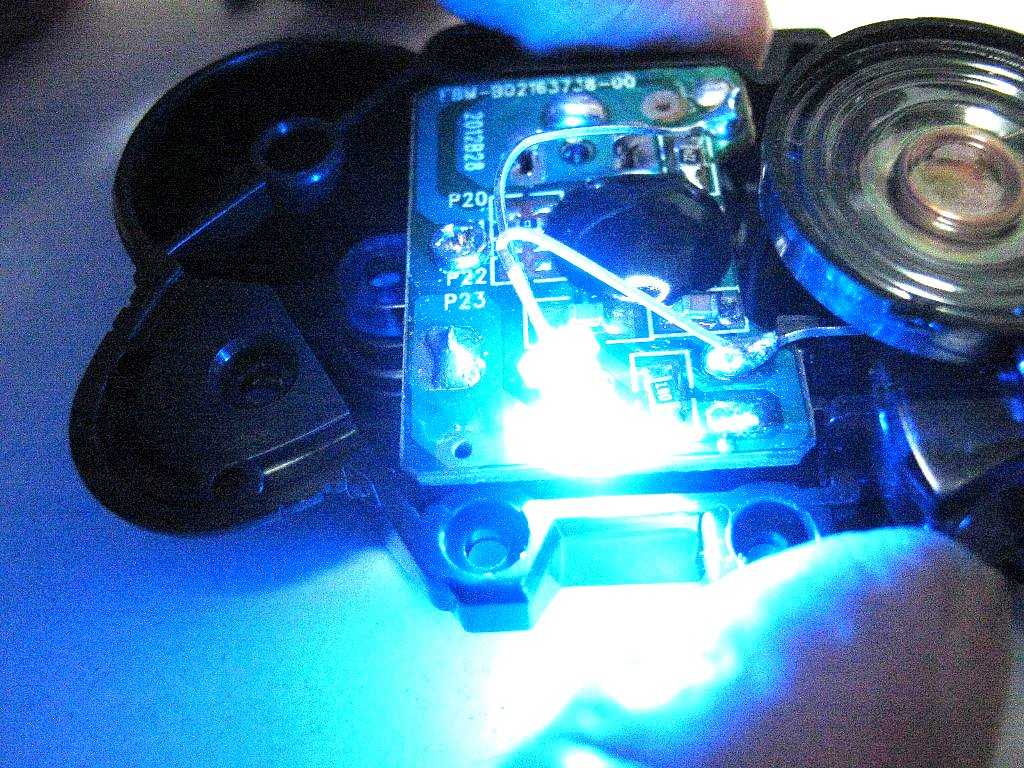

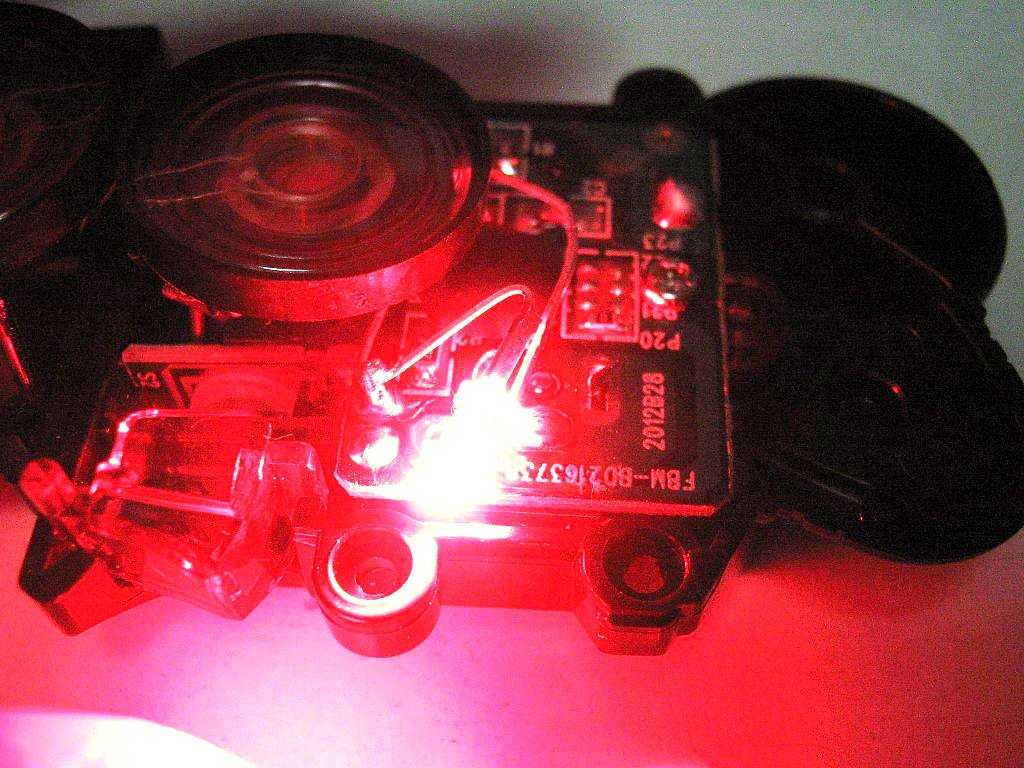

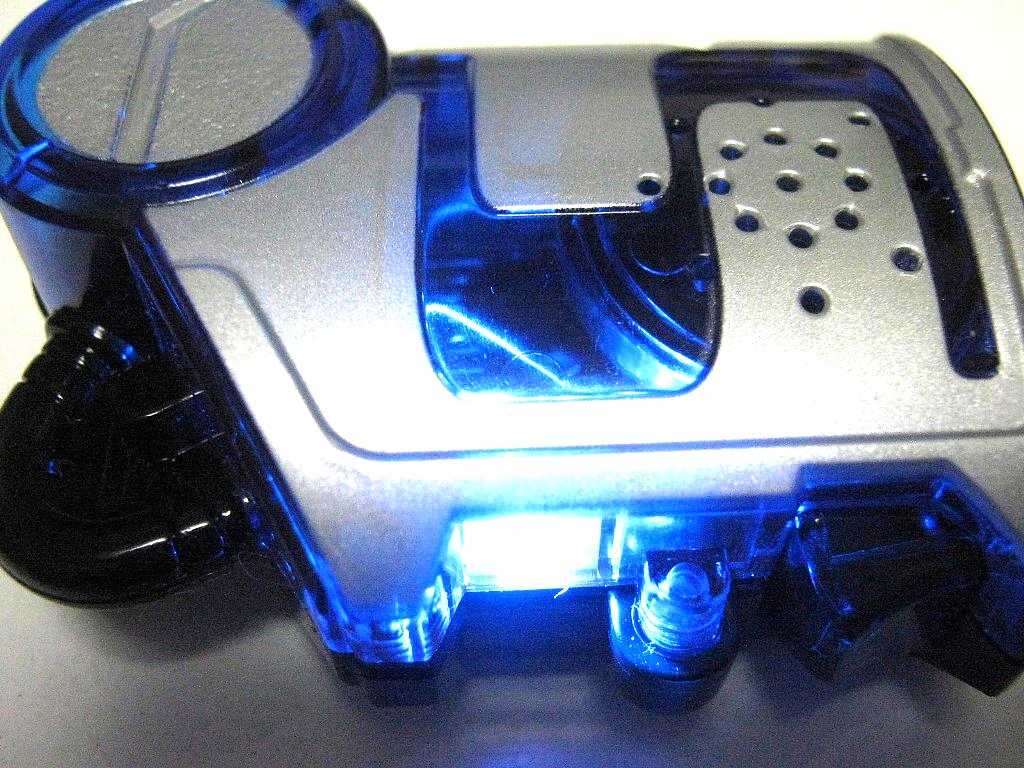

300円のガシャポンで、NSマグフォンの音声部分が手に入ったので、LED を追加してみた。
次の食玩版とは違って、クリア素材なので、1つだけで、光が良く見える！！

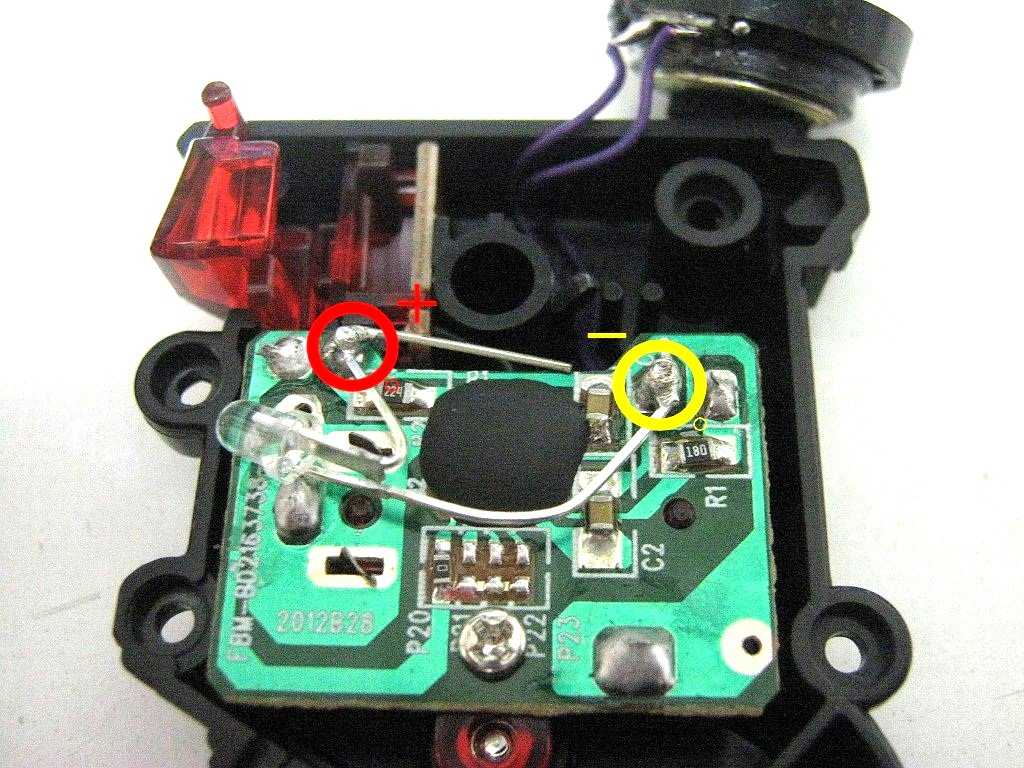

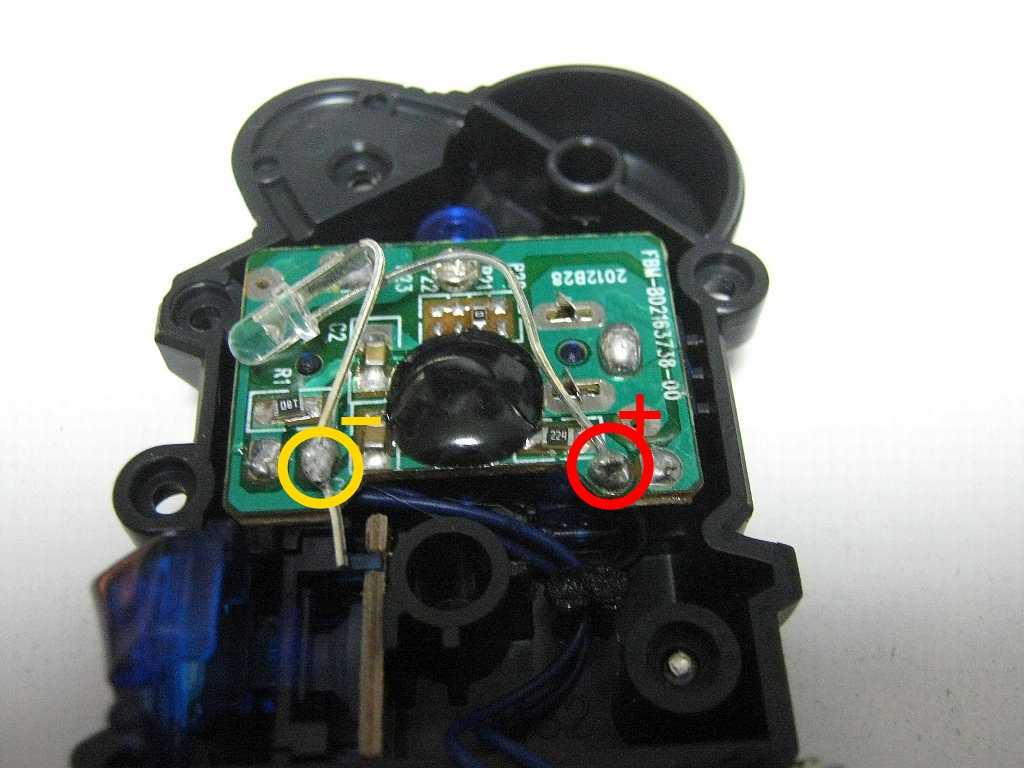

実際の配線は次のように。
LED の足の長い方が＋(アノード, Anode)で、短い方が−(カソード, Cathode)

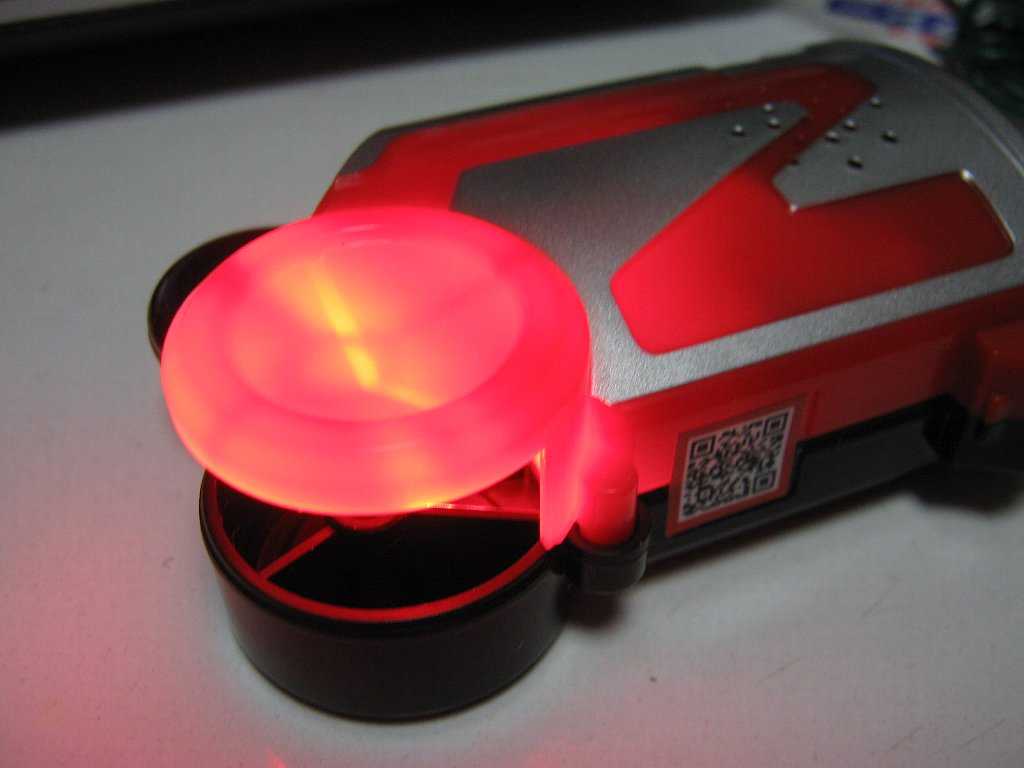

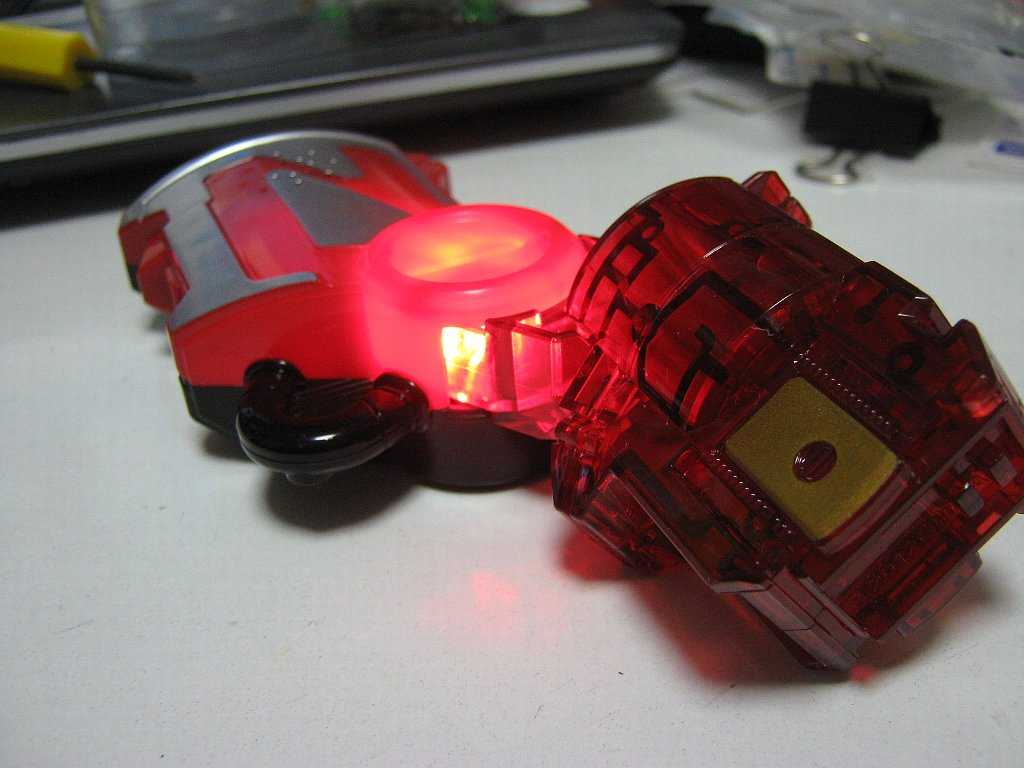

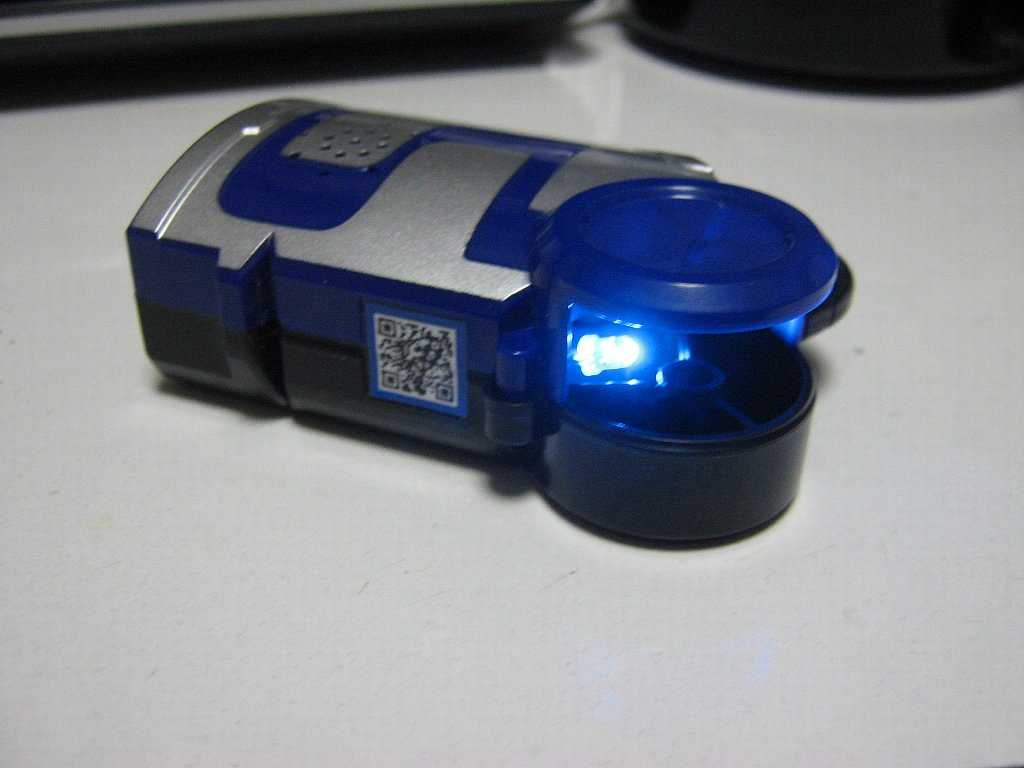

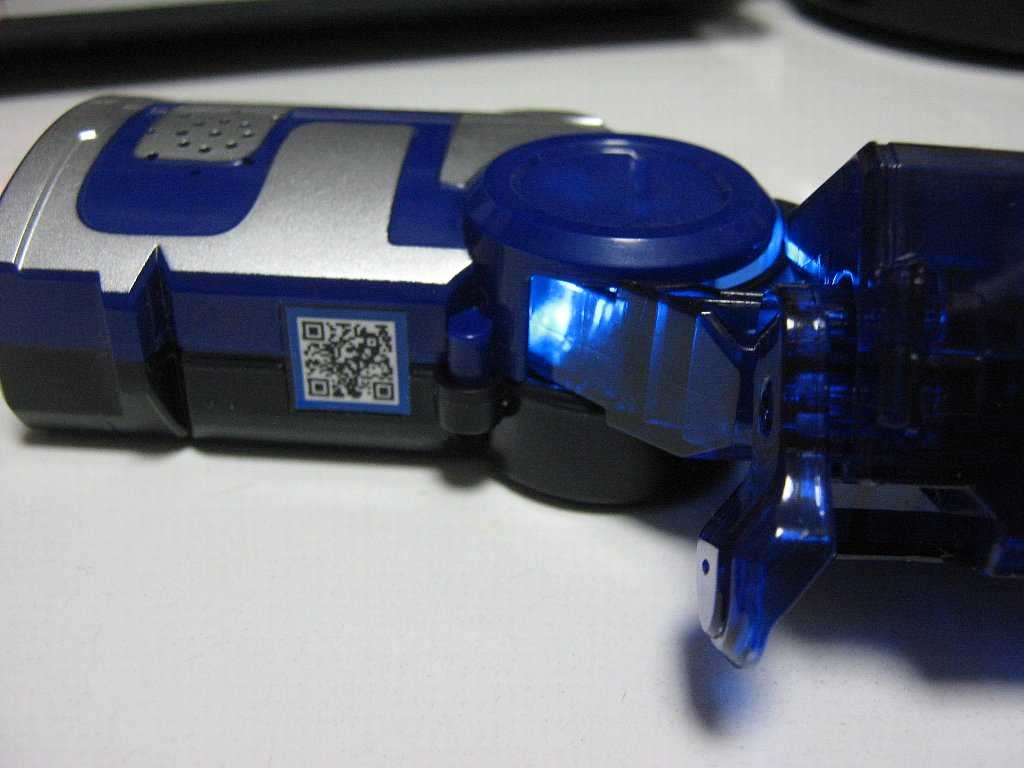

食玩版：下の改良版
こちらは音声部分本体の素材が不透明で、そこに LED
を付けるだけでは、下部のアストロスイッチ部分を組み合わせると、青の方が、殆ど、見えなくなってしまったので、改良することに。

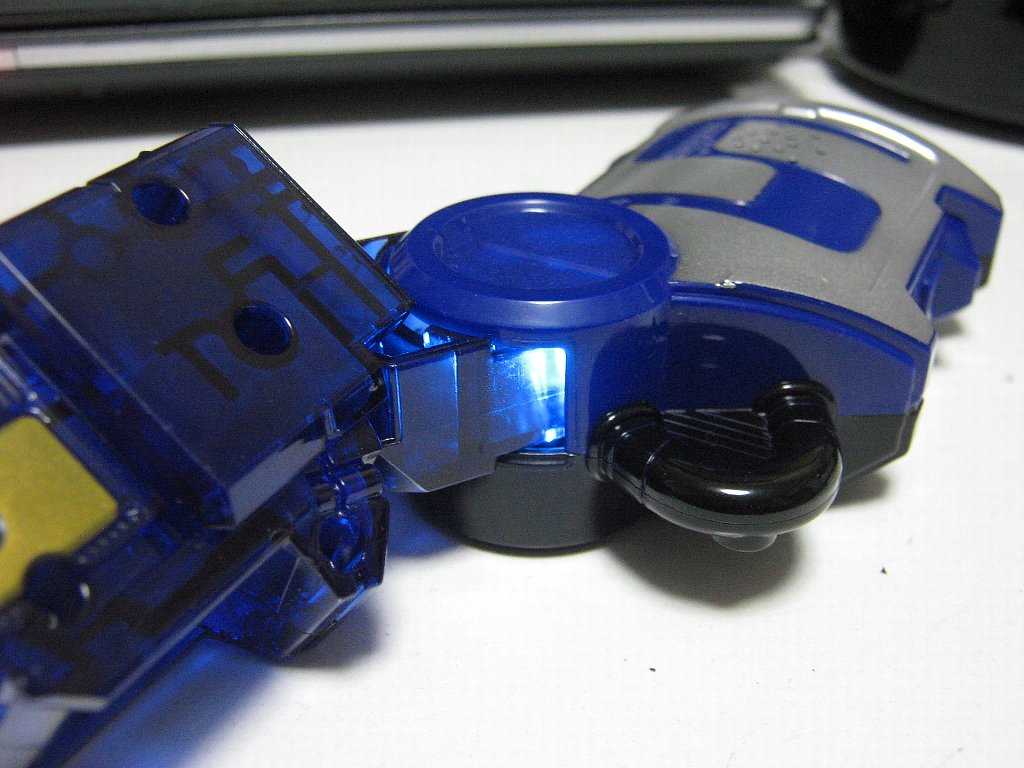

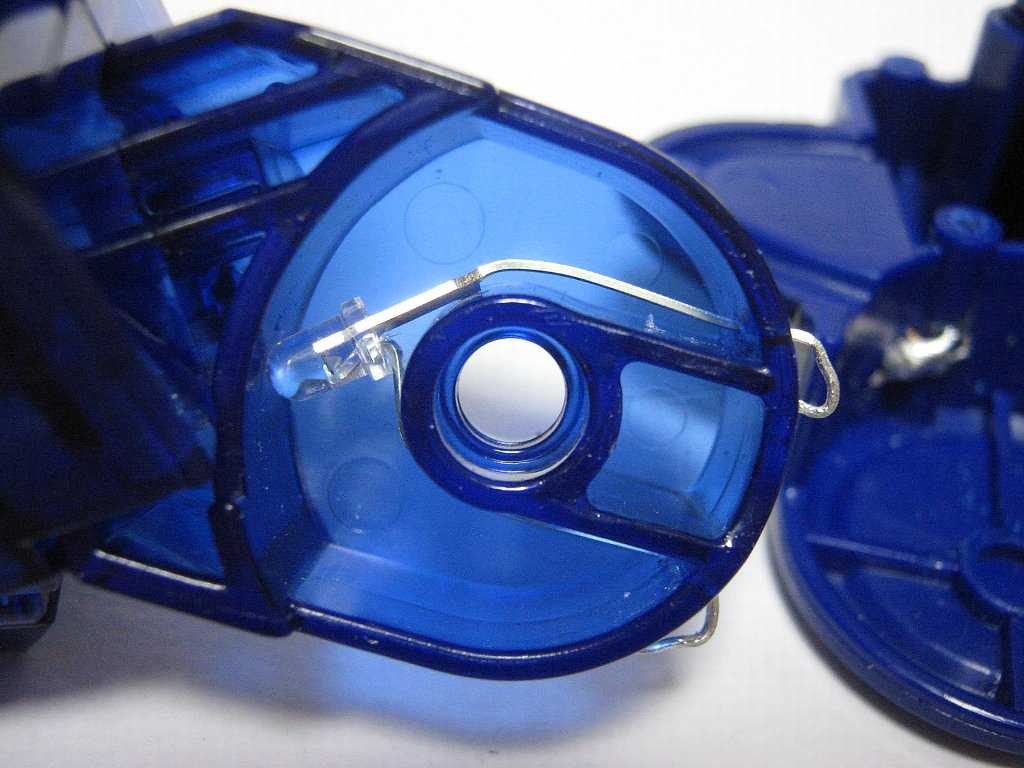

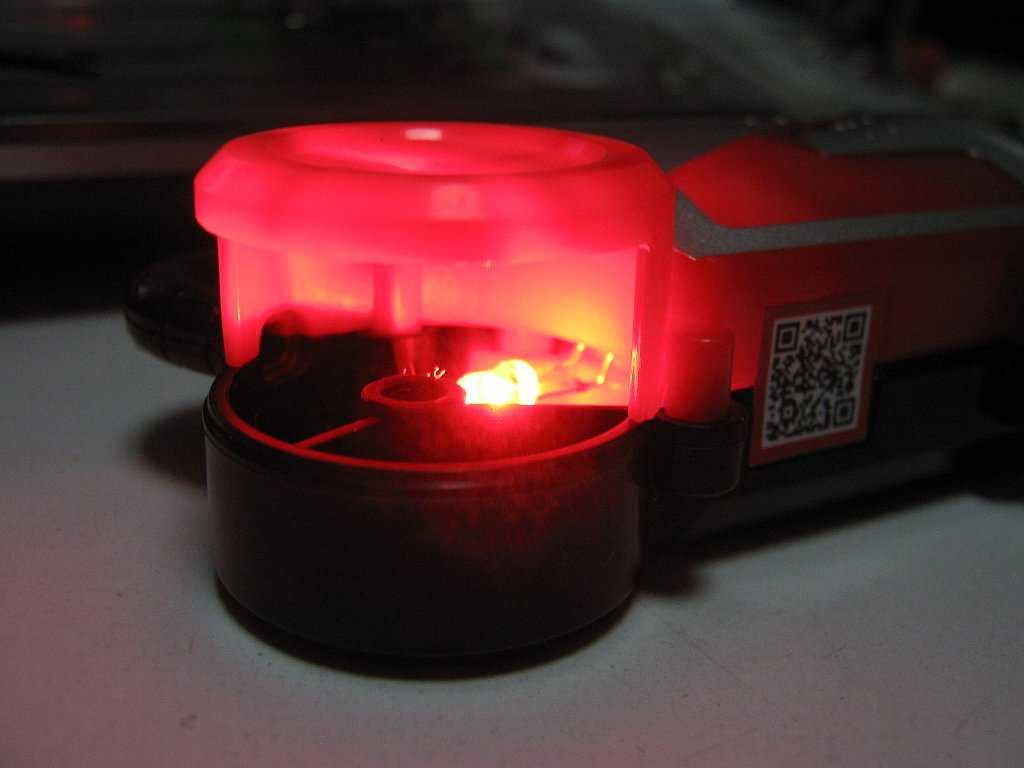

下部のスイッチ部分の軸の中へ LED を入
れて、上部の本体と電極の接触
により、光るように。

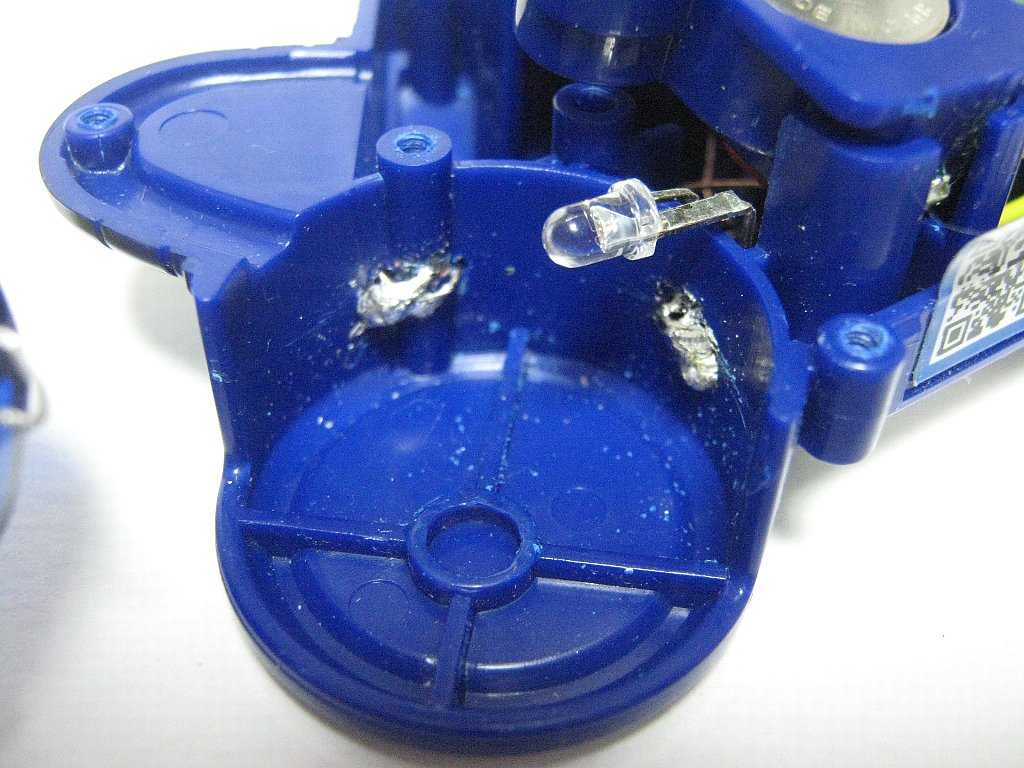

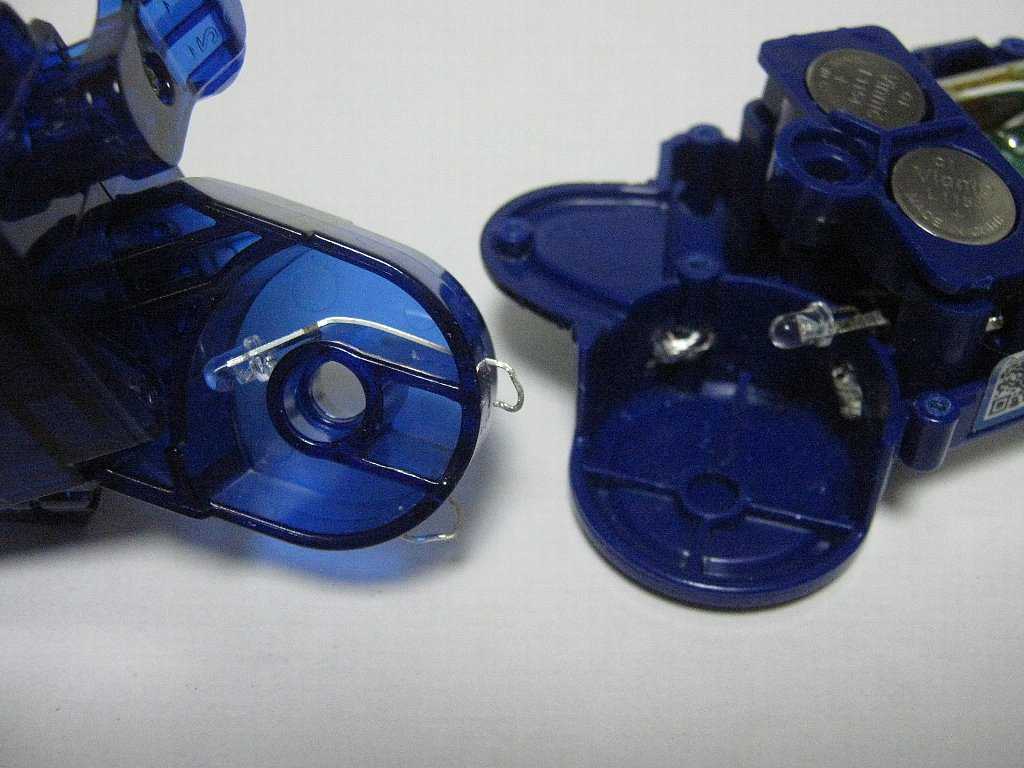

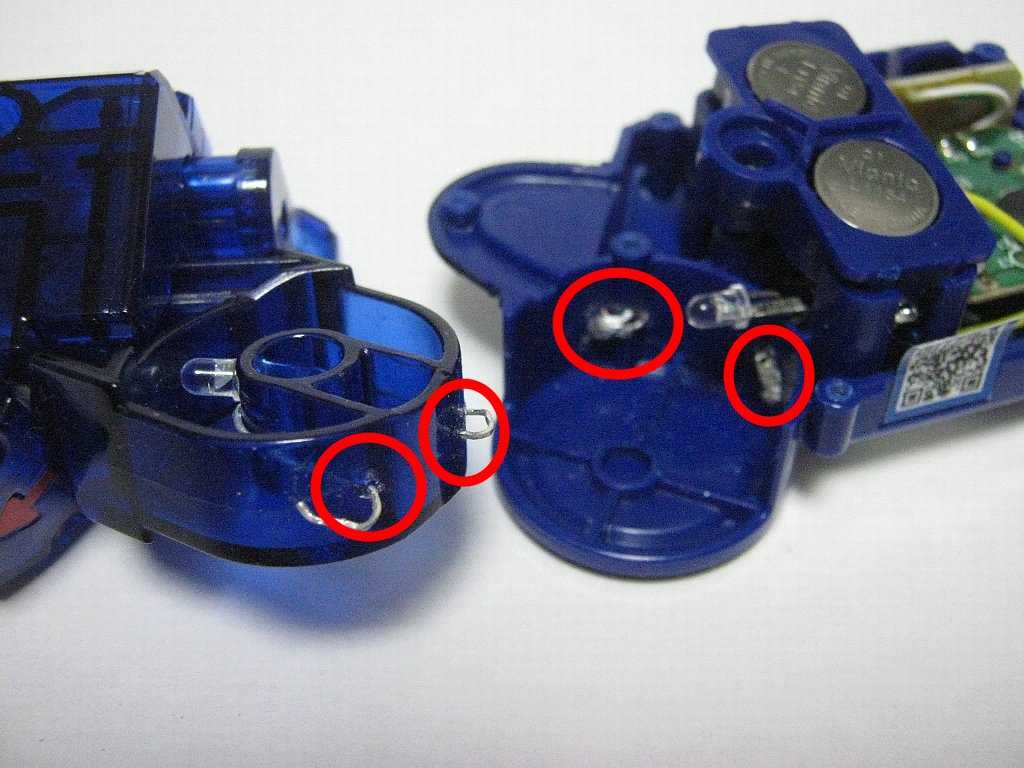

次の右の写真の赤丸部分を、1mm
のルーターで穴を開け、アストロスイッチ部分には LED を組み込むだけ。
本体の方は、電線を通し、ハンダで固定。このとき、プラス
とマイナスを間違えないことが重要！！
ちなみに下の改造で組み込んだ LED（上の真ん中に写っているもの） は取っても良かったのだが、面倒なのでそのままに。
それと上部の握りを少し前に傾けた状態で、音声スイッチを押さないと光らないようにした。
改造 NS マグフォン LED の追加: 食玩版
動画で確認
食玩版の NS マグフォンを買ってみた。(セブンネットで、1216円送料無料）
しかし、値段の割りに、機能がお粗末過ぎるので、LED を追加することに。
やり方は、ガイアメモリのときと同じで、LED の足の長い方（＋）を、
基盤の電源の＋に、
足の短い方（−）を、スピーカーのどちらか一方に（どちらでも良い）。
これで音声と連動して LED が付く。

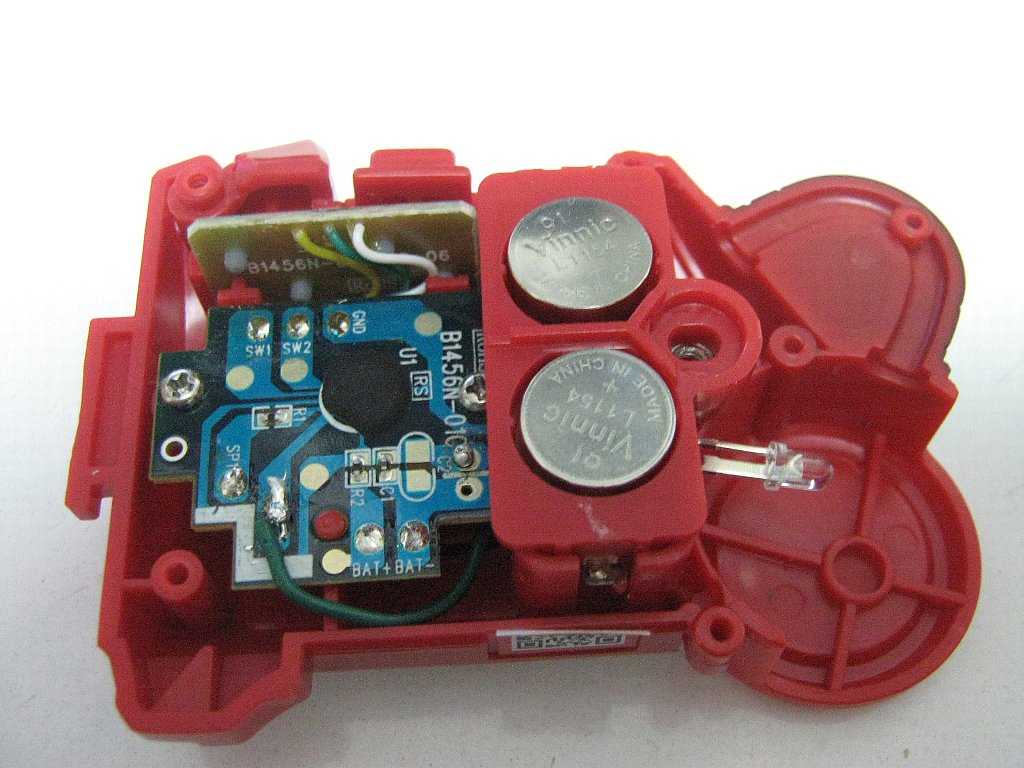

ネジをすべて外すと、電池ケースが外せる。更に基盤のネジも外す。

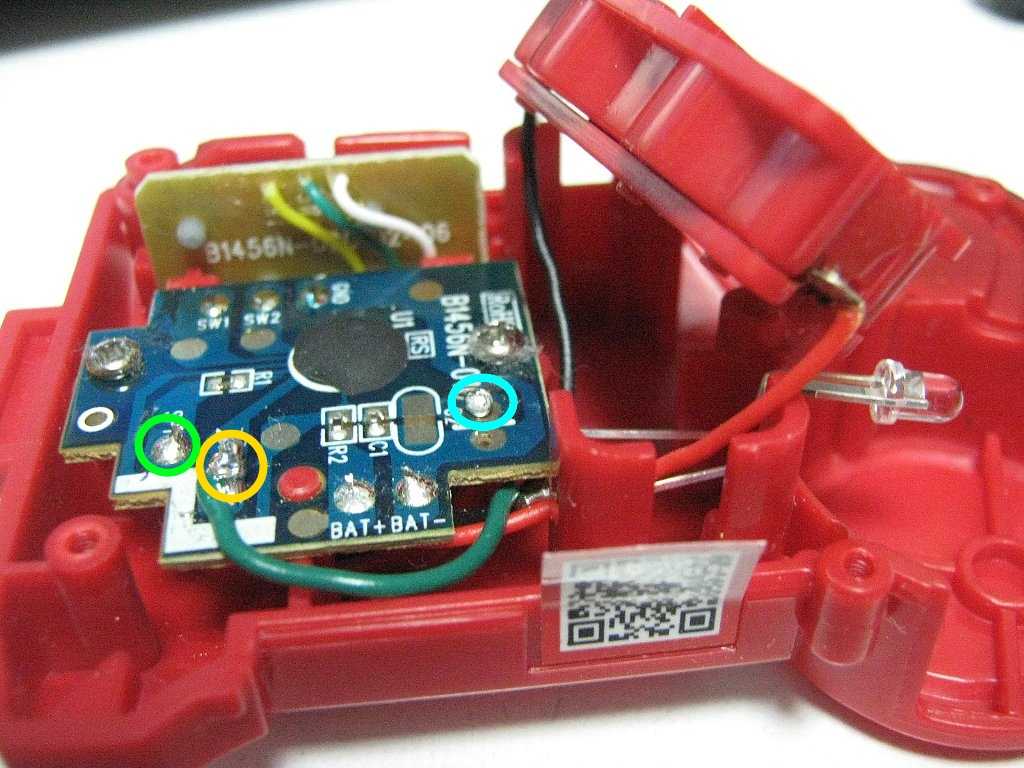

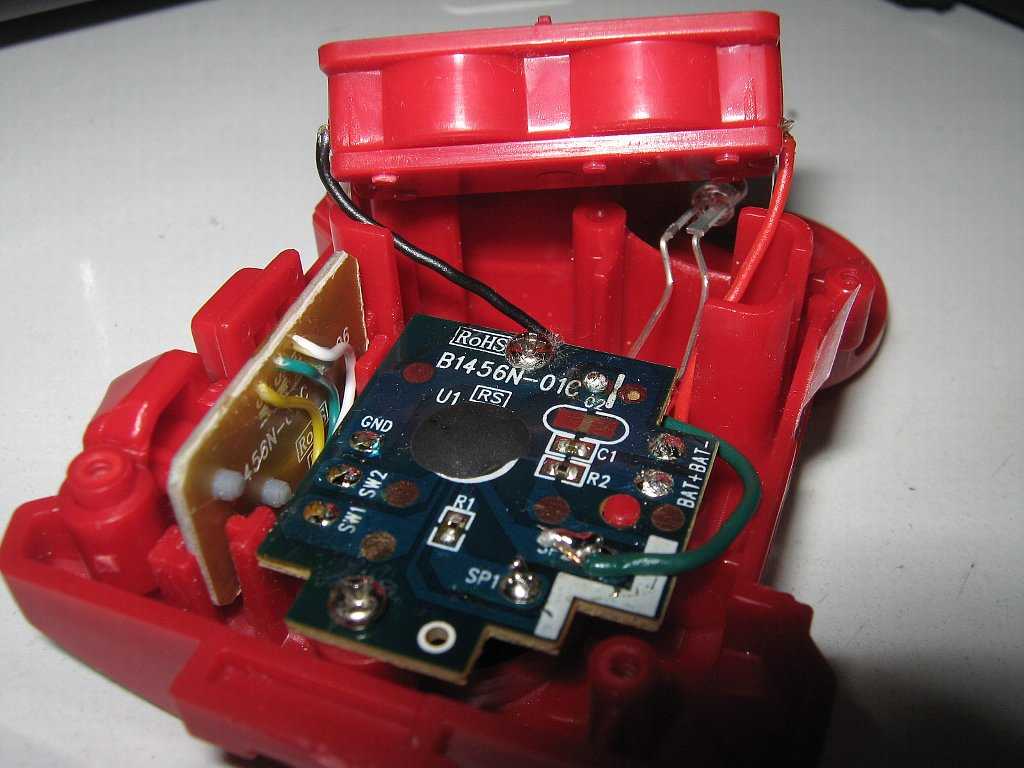

下の写真で、水色の○に LED のプラス(足の長い方）を黄色の○にマイナスの足を。(隣の緑の○でも可）
青の方も同じようにして出来るが、発光が赤よりは弱いのと、Sフォン自体の透過性が悪いのとで、赤ほど明るくはならない。
万能アストロスイッチの作り方
実際の動作を動画で確認
仮面ライダーフォーゼに手を出すつもりは無かったのだが、「メテオドライバー」の
サウンドのノリの良さにつられて、つい買ってしまった。これはメテオスイッチの他に、エレキとファイヤーが使えるということで、万能スイッチ「オールマイティ」を作ってみることに。
（実は、中古屋で、エレキとファイヤーのスイッチを800円で買ったのだが、息子に預けておいたら、他の店で買い物をしている間に、置き忘れてしまい、
探しに戻ったが、既に、無く、店の人に聞いても届けられていないということで、誰かに盗られてしまったらしい！？ という、何とも、情けないというか、悲
しいというか、虚しい事件があった。それを紛らわすためにも作ることに。）

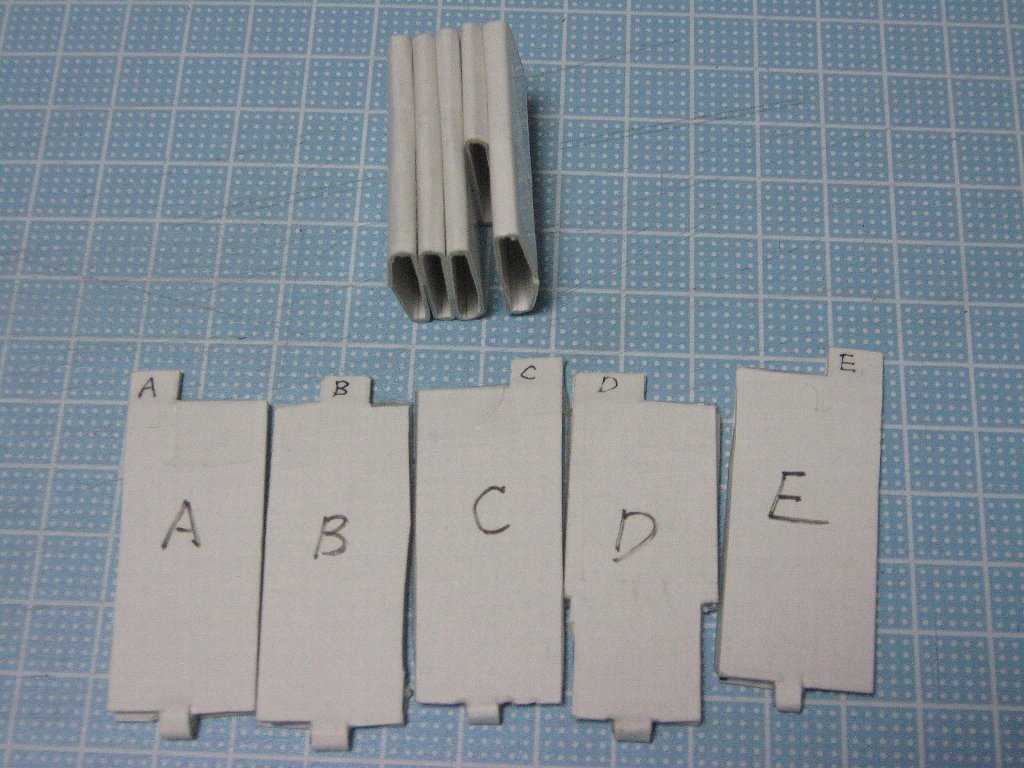

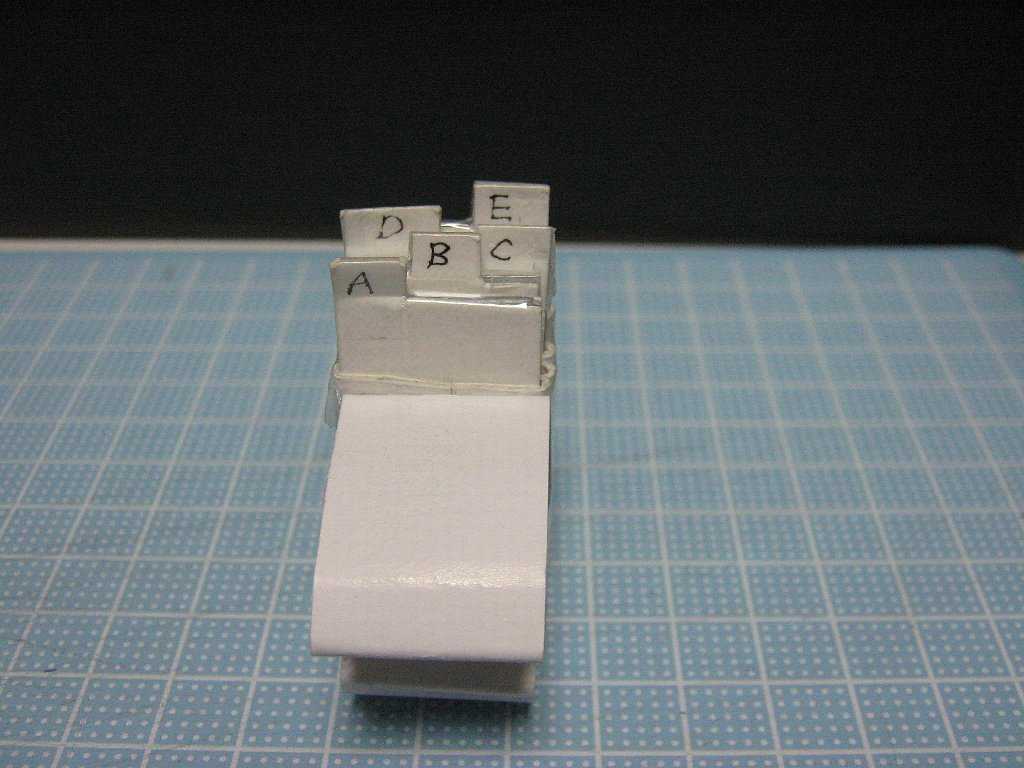

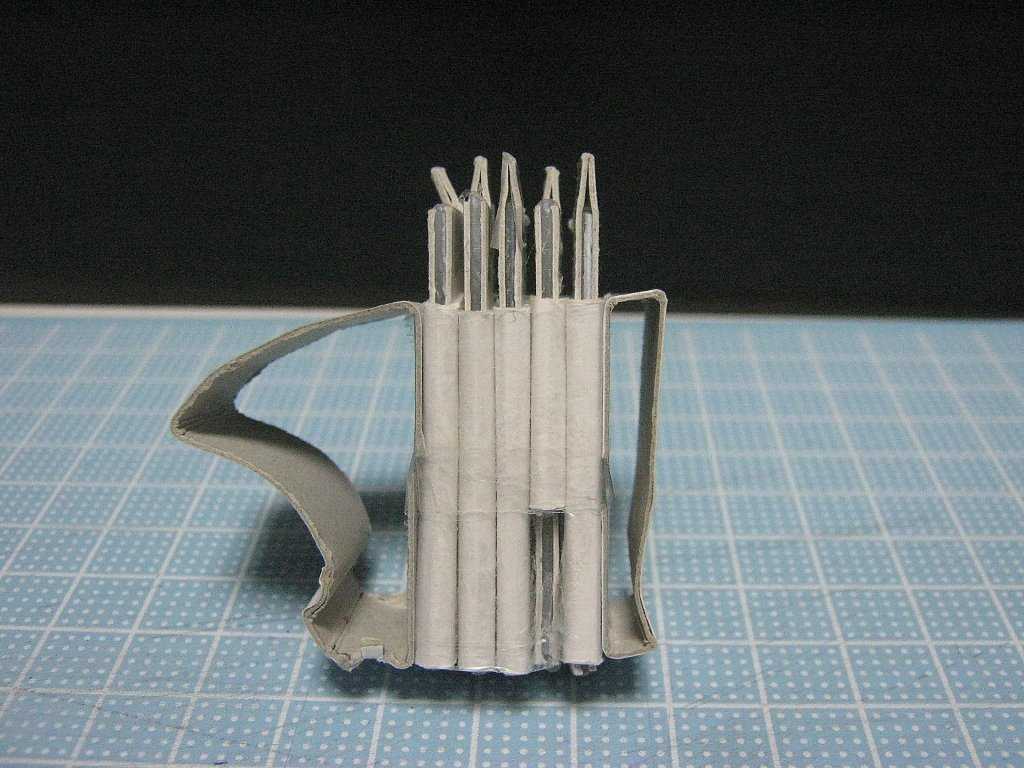

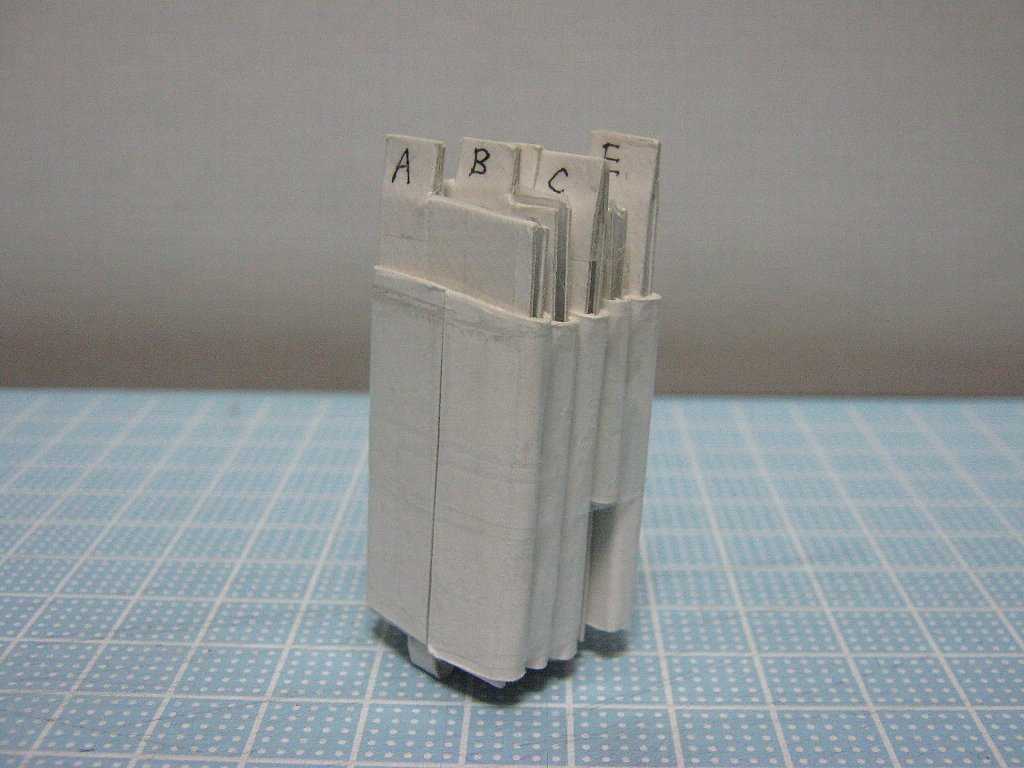

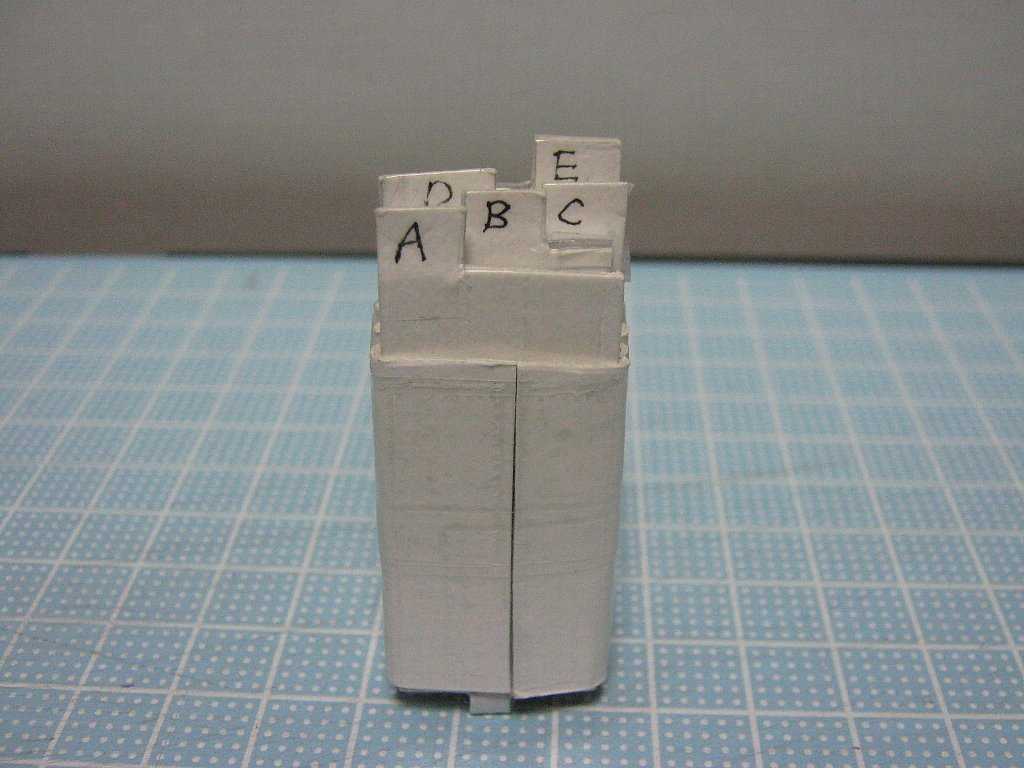

作り方は割りと簡単で、「チューインガム」方式で、下の写真左の部品
を作り、差し込むだけ！！

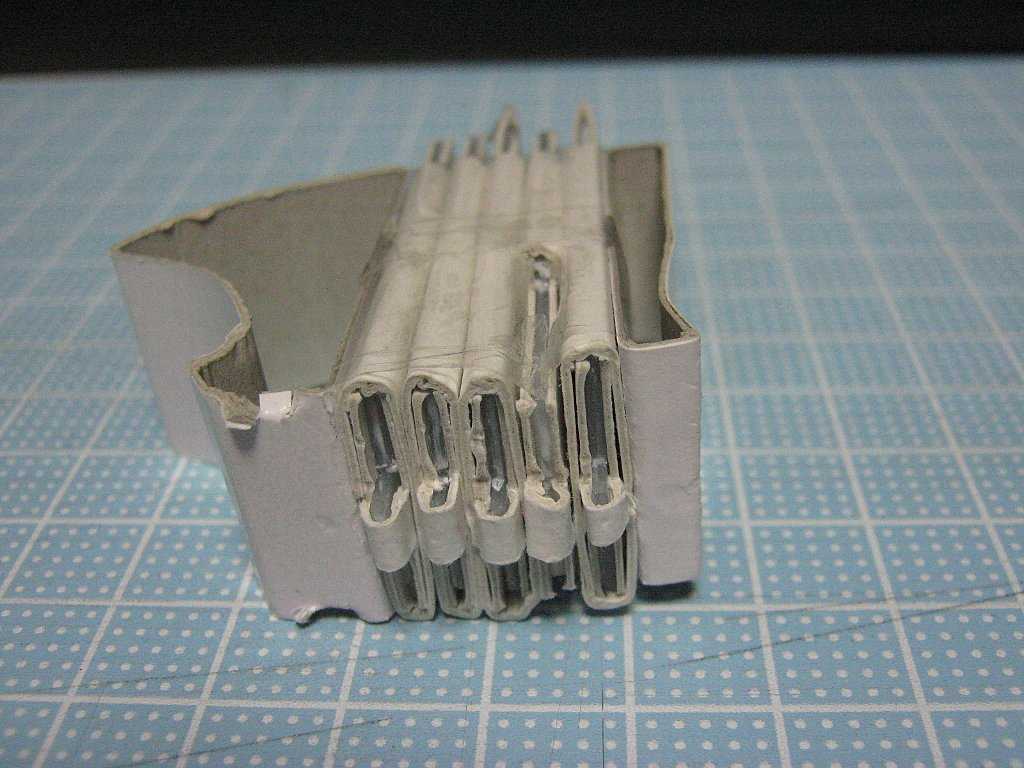

中へ差し込む板状の部品は、幅2cmで、厚紙2枚の間に、プラ板を入
れてある。（補強と厚さを出すため）
差し込んだ状態での個々の厚さは4mmぐらいで、全体で 4x5=20mm の厚さになっている。

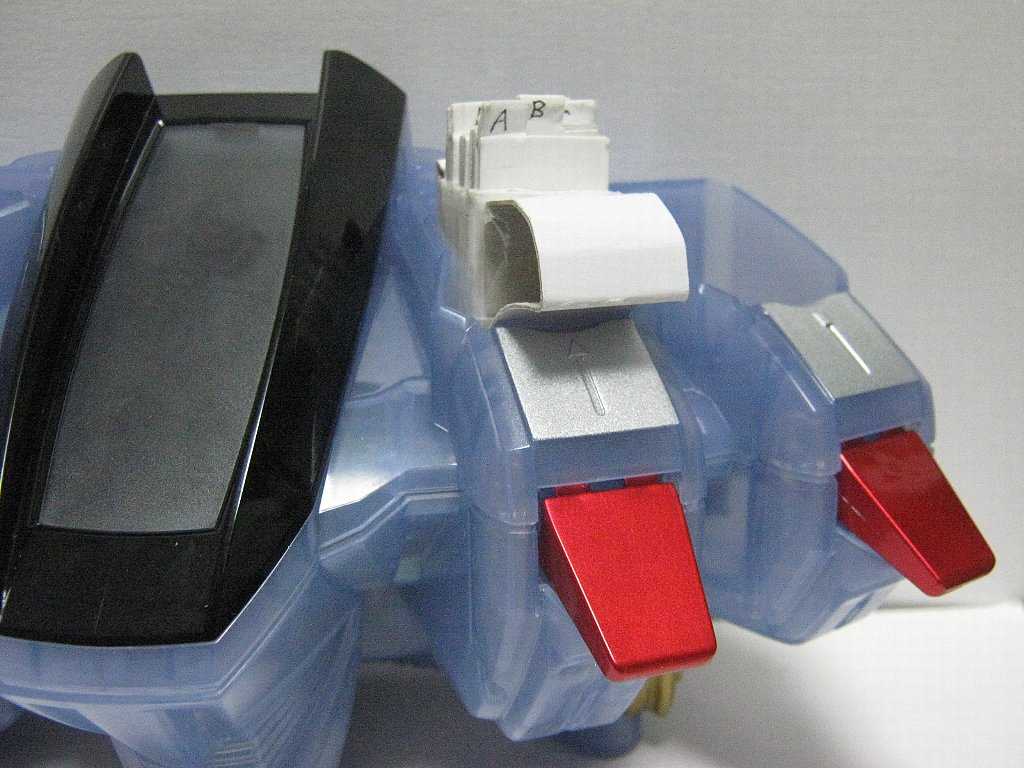

これでピッタリ、本体のスイッチ部分にはまる。
但し、フォーゼドライバーで
は、E も D と同じにしておかないと、入らない。
上の右側2枚が、一応、完成で、立派に使えるのだが、少し、寂しいので、前後にスイッチらしくなるように飾りを。
ちなみにメテオドライバーでは（多分、フォーゼドライバーも同じだろうと思うのだが）
上の写真の D （奥から2つ目）のスイッチの On-Off
で、スイッチ名の音声が鳴る。
それ以外は下のように組み合わせる。
「メテオ」＝ D 以外を全て On に。 「メテオ オン！ レディ？」 青発光→七色変化
「エレキ」＝ A と B を On に。
「エレキ オン！ レディ？」 黄色発光→緑、青、黄色変
化
「ファイヤー」＝ B と C を On に。 「ファイヤー オン！ レディ？」 赤発光→紫、赤変化
それ以外の組み合わせは単に「スイッチオン！ レディ？」と
鳴るだけ。（白発光のみ。）
D が最終的なスイッチということらしいので、他の４つの組合せを考えると、２の４
乗＝１６通りあることになるが、
そう考えるとメテオドライバーは明らかに手抜きだ。
フォーゼドライバーは４０個以上のスイッチがあるという触れ込みで、
４箇所あるので、１箇所当たり、１０個以上になる。
理屈では、最大１６ｘ４＝６４種類は使えるのだから、初めから、それ
だけの音声と発光を組み込んでおけば、良いだろうにと思うのだが。

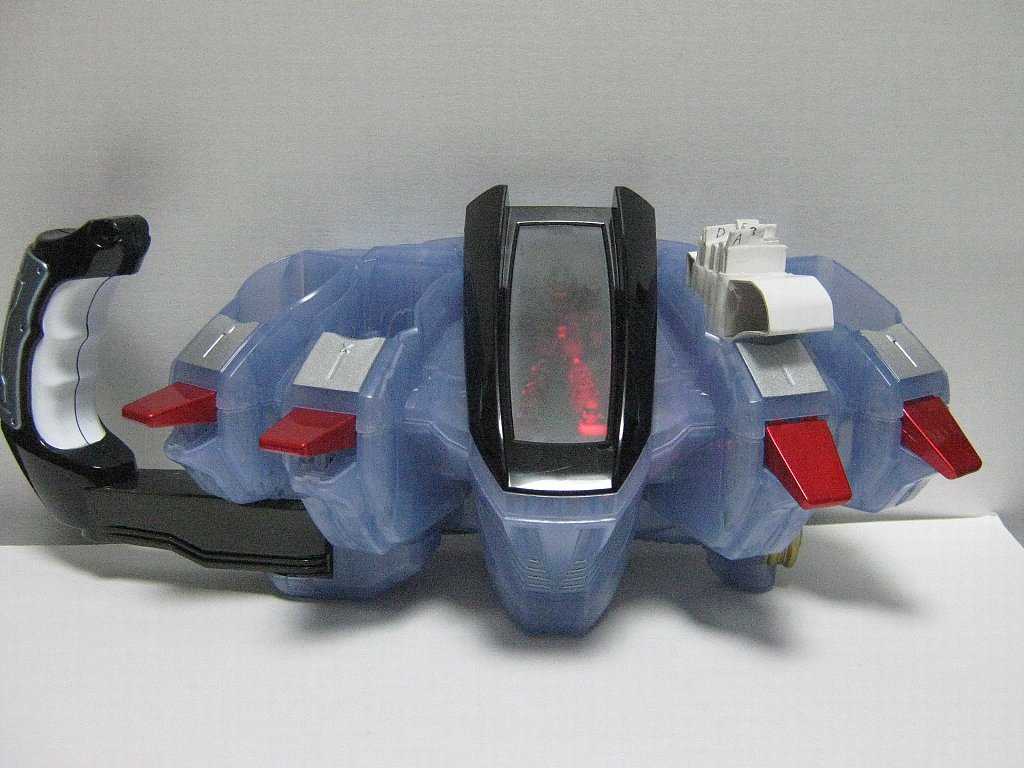

万能アストロスイッチによる
フォーゼドライバーの音声解析
○×△□のそれぞれの箇所に5つのピンスイッチが付いており、ベル
ト前方から順に
ABCDE とすると、D は全体的な ON-OFF
の機能を持ち、これだけを押しても変化はないので、
残りの ABCE のどれを ON=1 (OFF=0) にするかで音声が決まる.
| ABCE |
○ |
× |
△ |
□ |
| 1000 |
1
|
ロケット |
2
|
ランチャー |
3
|
ドリル |
4
|
レーダー |
| 0100 |
5
|
マジックハンド |
8
|
チェーンソー |
9
|
ホッピング |
6
|
カメラ |
| 0010 |
13
|
チェーンアレイ |
14
|
スモーク
|
19
|
ガトリング |
11
|
シザース |
| 0001 |
|
（コール音） |
32
|
フリーズ |
34
|
ボード |
24
|
メディカル |
| 1100 |
10
|
エレキ |
12
|
ビート |
15
|
スパイク |
7
|
パラシュート |
| 1010 |
17
|
フラッシュ |
21
|
ステルス |
23
|
ウォーター |
16
|
ウインチ |
| 1001 |
33
|
クロー |
35
|
ジャイアントフット |
36
|
エアロ |
|
（コール音） |
| 0110 |
20
|
ファイヤー |
25
|
ペン |
26
|
ホイール |
18
|
シールド |
| 0101 |
|
（コール音） |
38
|
ネット |
39
|
スタンバー |
37
|
ジャイロ |
| 0011 |
|
ライダーマン |
|
Ｘ（エックス） |
|
Ｖ３ |
|
アマゾン |
| 1110 |
29
|
スコップ |
28
|
ハンド |
27
|
スクリュー |
22
|
ハンマー |
| 1101 |
|
龍騎 |
|
１号 |
|
アギト |
|
２号 |
| 1011 |
|
ストロンガー |
|
クウガ |
|
ディケイド |
|
響 |
| 0111 |
|
電王 |
|
ファイズ |
|
カブト |
|
Ｗ |
| 1111 |
|
メテオ |
|
ブレイド |
|
キバ |
|
オーズ |
ちなみに平成ライダーは変身音がなるが、昭和ライダーは、皆、バイク音のみとなっている。
他に、30, 31 NS マグネットフォン（○と□）と40 コズミックスイッチ（○）があるので、それで、全てなのだと思う。
実際
の音声の一部を動画で。
